A medida que los dispositivos electrónicos se vuelven más pequeños mientras la densidad de potencia continúa aumentando, el material entre un componente generador de calor y su ruta de enfriamiento se vuelve cada vez más importante. Una alta conductividad térmica por sí sola no es suficiente. Los ingenieros también necesitan aislamiento eléctrico, expansión térmica controlada, estabilidad mecánica, resistencia química y rendimiento confiable ante cambios repetidos de temperatura. Estos requisitos combinados explican por qué las cerámicas avanzadas se consideran cada vez más para interfaces térmicas y eléctricas exigentes.
Cerámica de nitruro de aluminioes una cerámica técnica avanzada valorada por la combinación de alta conductividad térmica y aislamiento eléctrico. A diferencia de los metales conductores de electricidad que eliminan el calor pero requieren aislamiento adicional, el AlN denso puede proporcionar una plataforma cerámica directa para la difusión del calor manteniendo la separación dieléctrica. Su coeficiente de expansión térmica relativamente bajo también lo hace compatible con materiales semiconductores como el silicio. Estas características respaldan aplicaciones en electrónica de alta potencia, equipos semiconductores, sistemas láser, paquetes de LED, módulos de potencia, componentes de microondas y estructuras térmicas especializadas. Un proceso de selección práctico debe considerar la conductividad térmica, la pureza, el comportamiento dieléctrico, la geometría, el acabado superficial, la tolerancia dimensional, la metalización, el método de unión, la temperatura de funcionamiento y la trayectoria térmica real del conjunto terminado.
Tabla de contenido
Saltar a una secciónSeleccione una de las siguientes secciones para ir directamente al tema.
- ¿Qué es el material y por qué es importante?
- ¿Cómo contribuye la conductividad térmica a la gestión del calor?
- ¿Cómo mejora el aislamiento eléctrico el diseño de los componentes?
- ¿Por qué es importante la compatibilidad con la expansión térmica?
- ¿Cómo se fabrica y densifica el material?
- ¿Qué factores materiales controlan el rendimiento final?
- ¿Qué formas y geometrías se utilizan en ingeniería?
- ¿Dónde se utiliza en electrónica avanzada?
- ¿Cómo se compara con otras cerámicas técnicas?
- ¿Cómo deberían los ingenieros especificar el material?
- Preguntas frecuentes
¿Qué es el material y por qué es importante?
El nitruro de aluminio es una cerámica técnica sin óxido formada a partir de aluminio y nitrógeno. Su estructura cristalina y sus fuertes enlaces atómicos le confieren una combinación distintiva de propiedades térmicas, eléctricas, mecánicas y químicas. El material es particularmente valioso cuando un componente debe conducir el calor de manera eficiente sin convertirse en un conductor eléctrico.
En un camino térmico convencional, los diseñadores suelen pensar en los disipadores de calor y el aislamiento como funciones separadas. Una placa de metal puede difundir el calor rápidamente, mientras que una capa de polímero o de cerámica de óxido proporciona aislamiento eléctrico. Cada interfaz adicional introduce resistencia térmica, complejidad mecánica u otro posible punto de falla. Un componente denso de AlN puede combinar varias funciones en una sola capa de ingeniería, simplificando la arquitectura de ciertos conjuntos de semiconductores y energía.
El alto transporte térmico basado en red permite que el calor se aleje de los puntos calientes localizados y se acerque a un disipador de calor o una interfaz de enfriamiento.
La alta resistividad eléctrica permite que las pistas conductoras y los componentes alimentados permanezcan eléctricamente aislados de las estructuras de soporte.
Un bajo coeficiente de expansión térmica ayuda a reducir la tensión cuando los componentes cerámicos se unen con materiales semiconductores y metálicos.
Por lo tanto, la importancia práctica del material proviene de la interacción de sus propiedades y no de una única especificación principal. Para un dispositivo de alta potencia, un sustrato con un rendimiento térmico fuerte pero una estabilidad dimensional deficiente puede crear problemas de confiabilidad. Una cerámica con excelente aislamiento pero insuficiente distribución del calor puede permitir que aumente la temperatura de unión de un componente electrónico. La selección de materiales debe considerar el sistema térmico y eléctrico completo en lugar de un número aislado.
¿Cómo contribuye la conductividad térmica a la gestión del calor?
La conductividad térmica describe la eficacia con la que el calor se mueve a través de un material bajo un gradiente de temperatura. En la electrónica de alta potencia, esta propiedad influye directamente en la rapidez con la que el calor puede alejarse de una matriz semiconductora, un dispositivo de potencia, un láser, un LED u otro componente generador de calor.
El AlN denso a menudo se produce con una conductividad térmica en el rango aproximado de 140 a 230 W/m·K, dependiendo de la pureza, la microestructura, las condiciones de procesamiento y el grado del producto. Se pueden diseñar grados de mayor conductividad cuando la aplicación requiere una distribución del calor más eficiente. El rendimiento real siempre debe evaluarse utilizando el valor indicado por el fabricante para el grado de material y la geometría especificados.
Por qué la propagación del calor es más complicada que la conductividad
Un valor de conductividad alto no garantiza automáticamente una temperatura baja en el dispositivo activo. La ruta térmica total puede incluir la matriz semiconductora, la capa de unión, el sustrato cerámico, la metalización, el material de interfaz térmica, la placa base, el disipador de calor y el medio de enfriamiento. Cada interfaz añade resistencia. Por lo tanto, un sustrato cerámico bien diseñado funciona como parte de una red térmica diseñada.
La geometría también es importante. Una fina capa cerámica puede reducir la distancia de conducción, pero aun así debe cumplir con los requisitos de aislamiento de voltaje, resistencia mecánica, manipulación y unión. Una parte más gruesa puede aumentar el espaciado eléctrico y la robustez mecánica al tiempo que agrega resistencia térmica. Los ingenieros deben equilibrar estos requisitos en lugar de optimizar una variable de forma independiente.
| Propiedad | Rango de ingeniería típico | Por qué es importante | Consideración del diseño |
|---|---|---|---|
| Conductividad térmica | Aprox. 140–230 W/m·K | Mueve el calor a través de la cerámica. | Utilice el valor probado específico del grado |
| Coeficiente de expansión térmica | Aprox. 4,0–4,7 × 10−6/K | Controla el cambio dimensional con la temperatura. | Comparar con matrices, cobre, aluminio y capas de unión. |
| Constante dieléctrica | Normalmente entre las 8 y las 9 | Influye en el comportamiento eléctrico y de RF. | Comprobar condiciones de frecuencia y temperatura. |
| Densidad | Aprox. 3,26 g/cm³ | Afecta la masa del componente y el diseño estructural. | Considere la porosidad y la densidad sinterizada final. |
| Resistividad eléctrica | Muy alto para grados aislantes densos | Soporta aislamiento eléctrico | Verificar los requisitos de aislamiento en condiciones reales. |
Los valores mostrados son rangos de ingeniería generales en lugar de especificaciones universales. Los grados de producción pueden diferir según la pureza, los aditivos, la ruta de procesamiento, la densidad, las dimensiones y las condiciones de prueba.
La conductividad térmica también puede cambiar a medida que aumenta la temperatura. Para un diseño térmico realista, los ingenieros deben utilizar datos de materiales dependientes de la temperatura cuando estén disponibles en lugar de suponer que un valor de temperatura ambiente permanece constante en todo el rango operativo.
¿Cómo mejora el aislamiento eléctrico el diseño de los componentes?
La electrónica de potencia a menudo requiere dos funciones aparentemente opuestas: el sustrato debe eliminar el calor de manera efectiva y al mismo tiempo evitar que fluya corriente eléctrica no deseada hacia las estructuras vecinas. Los metales proporcionan una excelente conducción térmica pero son conductores de electricidad. Muchas cerámicas de ingeniería resuelven el problema del aislamiento, pero no todas ofrecen una conductividad térmica suficientemente alta para las densidades de energía modernas.
La alta resistividad eléctrica del AlN denso permite montar o metalizar circuitos conductores sobre un cuerpo aislante cerámico. Ésta es una de las razones por las que los sustratos cerámicos se utilizan en módulos semiconductores de potencia, conjuntos de LED, paquetes láser y estructuras electrónicas especializadas.
Aislamiento eléctrico sin crear una gran barrera térmica
En una chimenea térmica multicapa convencional, el aislamiento puede convertirse en el factor limitante en la transferencia de calor. Un material eléctricamente aislante con baja conductividad térmica puede proteger el circuito eléctricamente mientras atrapa el calor cerca del dispositivo activo. Una cerámica térmicamente conductora reduce este compromiso al permitir que el calor se mueva a través del cuerpo aislante.
El comportamiento dieléctrico también importa
El aislamiento eléctrico no se define únicamente por la resistividad. Los diseñadores también pueden evaluar la constante dieléctrica, la pérdida dieléctrica, la resistencia a la rotura, las fugas superficiales, la distancia de fuga y el efecto de la temperatura o la humedad en el comportamiento eléctrico.
Para los sistemas de alta frecuencia, las propiedades dieléctricas pueden influir en la impedancia, la integridad de la señal, la capacitancia parásita y las pérdidas de RF. Para los sistemas de alto voltaje, el espesor físico y el diseño de la superficie se vuelven especialmente importantes. Un material puede tener fuertes propiedades de aislamiento intrínsecas, mientras que el componente terminado aún requiere un espaciado y una ingeniería de superficie cuidadosos.
El aislamiento eléctrico permite que los conductores metalizados y los dispositivos de potencia funcionen sobre una plataforma cerámica aislante mientras el calor viaja a través del sustrato.
El comportamiento dieléctrico controlado puede respaldar un rendimiento eléctrico estable cuando es necesario gestionar la capacitancia parásita y la pérdida dieléctrica.
¿Por qué es importante la compatibilidad con la expansión térmica?
Todo material cambia de dimensión cuando cambia su temperatura. En un paquete electrónico multicapa, diferentes materiales se expanden a diferentes velocidades. Si estas diferencias son grandes, el calentamiento y enfriamiento repetidos pueden generar tensión mecánica en las interfaces.
El coeficiente de expansión térmica del AlN denso es cercano al del silicio, comúnmente alrededor de 4,0 a 4,7 × 10−6/K para grados típicos de ingeniería. Esta compatibilidad relativa es particularmente valiosa en el embalaje de semiconductores porque el desajuste de expansión térmica excesiva puede contribuir a la deformación, la tensión interfacial, el agrietamiento o la delaminación durante el ciclo térmico.
Por qué el ciclo térmico merece especial atención
Los sistemas electrónicos rara vez permanecen a la misma temperatura. Un módulo de alimentación puede moverse repetidamente entre inactivo, carga moderada, carga máxima y apagado. Un paquete láser puede experimentar repetidos períodos de arranque y enfriamiento. Los equipos de producción de semiconductores pueden estar expuestos a temperaturas de proceso seguidas de fases de enfriamiento.
Cada ciclo térmico crea expansión y contracción. Cuando los materiales se unen entre sí, las interfaces deben adaptarse a su movimiento relativo. La expansión térmica coincidente no elimina completamente la tensión, pero puede reducir una fuente importante de desajuste mecánico.
El emparejamiento de materiales debe evaluarse como un sistema.
La cerámica es sólo una capa dentro del conjunto. El cobre, el aluminio, el silicio, la soldadura, las uniones soldadas, los sistemas de metalización y los materiales de interfaz térmica pueden contribuir al estrés total. Por lo tanto, los ingenieros deberían comparar los coeficientes de expansión del conjunto completo de materiales en lugar de evaluar la cerámica de forma aislada.
- Compare los valores de CTE en todo el conjunto en lugar de hacerlo solo entre dos materiales.
- Evalúe las temperaturas de los ciclos térmicos, los tiempos de permanencia y los recuentos de ciclos.
- Considere el espesor y la geometría porque la rigidez afecta la distribución de tensiones.
- Verifique los métodos de unión y metalización para conocer sus propias limitaciones térmicas.
- Utilice las condiciones reales de montaje para la validación de la confiabilidad mecánica.
¿Cómo se fabrica y densifica el material?
El rendimiento de una cerámica avanzada depende en gran medida de su ruta de fabricación. Es difícil obtener una alta conductividad térmica si el cuerpo final contiene porosidad excesiva, fases de impurezas desfavorables o defectos microestructurales que dispersan los fonones portadores de calor.
Preparación de polvo
La producción comienza con polvo de nitruro de aluminio seleccionado por su pureza y características de partículas adecuadas. La calidad del polvo influye en el comportamiento del empaque, la respuesta de sinterización, el desarrollo del grano y las propiedades eléctricas y térmicas finales de la cerámica.
Conformado y mecanizado en verde
Dependiendo del diseño del componente, el polvo se puede moldear mediante procesos como fundición en cinta, prensado, moldeo por inyección u otros métodos de formación de cerámica. Los sustratos delgados pueden requerir un conformado especialmente controlado porque la pieza final debe mantener la planitud y la estabilidad dimensional después de la cocción.
Sinterización y densificación
El nitruro de aluminio tiene fuertes enlaces covalentes, lo que hace que la densificación sea más exigente que la de algunas cerámicas de óxido convencionales. Se pueden introducir auxiliares de sinterización para promover la densificación y controlar las fases límite del grano. La temperatura de procesamiento, la atmósfera, la química del polvo, el sistema de aditivos y el programa de cocción influyen en la microestructura final.
- Acondicionamiento de polvo:El polvo cerámico crudo se prepara para una distribución, pureza y comportamiento de formación consistentes de las partículas.
- Organización:El polvo se forma en un cuerpo crudo correspondiente a la geometría requerida del componente.
- Sinterización controlada:El procesamiento térmico densifica el cuerpo y desarrolla la estructura granular necesaria.
- Refinamiento:Las superficies se pueden pulir, pulir, traslapar, perforar, cortar o procesar de otro modo según los requisitos de diseño.
- Inspección:Se pueden evaluar dimensiones, calidad de la superficie, comportamiento eléctrico, propiedades térmicas y otras características definidas por el cliente.
El mecanizado después de la sinterización requiere herramientas adecuadas a base de diamante u otras herramientas especializadas porque las cerámicas avanzadas son duras y quebradizas. Por lo tanto, la etapa de diseño debe tener en cuenta las tolerancias alcanzables, los radios de las esquinas, la geometría del orificio, el acabado de la superficie y los posibles daños en los bordes.
¿Qué factores materiales controlan el rendimiento final?
Dos componentes fabricados con el mismo material nominal pueden funcionar de manera diferente porque el historial de procesamiento es diferente. La conductividad térmica, la resistencia, el comportamiento dieléctrico y la estabilidad dimensional se ven afectados por la estructura del grano, la porosidad, los niveles de impurezas, la química de los aditivos y las condiciones de sinterización.
Efectos relacionados con la pureza y el oxígeno.
El oxígeno es una consideración importante en el procesamiento de AlN porque los defectos y las fases secundarias relacionados con el oxígeno pueden afectar el comportamiento de la red y el transporte térmico. Un contenido excesivo de impurezas puede reducir la conductividad térmica, razón por la cual los grados de alto rendimiento requieren un cuidadoso control y densificación del polvo.
Porosidad
Los poros internos interrumpen las vías continuas de transferencia de calor y pueden reducir la resistencia mecánica. Por lo tanto, para aplicaciones térmicas exigentes, una alta densidad relativa es una característica de calidad importante.
Crecimiento de grano y límites de grano.
El calor en las cerámicas cristalinas se transporta principalmente a través de vibraciones de la red. Los defectos, las impurezas, los límites de grano y determinadas fases secundarias pueden dispersar estas vibraciones. En consecuencia, el control microestructural es fundamental para el desarrollo de grados de alta conductividad.
Condición de la superficie
El acabado de la superficie puede influir en la calidad de la unión, la metalización, la resistencia del contacto, la precisión dimensional y la consistencia del ensamblaje. Un sustrato térmico no es simplemente un material a granel; sus interfaces son parte de la ecuación de rendimiento final.
La conductividad térmica, las propiedades dieléctricas, la densidad, la resistencia y la expansión térmica determinan cómo se comporta la cerámica como cuerpo material.
La planitud, rugosidad, metalización, calidad de la unión, área de contacto y tolerancia dimensional determinan la eficacia con la que se comporta la cerámica dentro del conjunto terminado.
Esta distinción es importante durante la evaluación de proveedores. Un valor de la hoja de datos describe el material o una muestra de prueba, pero el componente ensamblado puede comportarse de manera diferente porque las interfaces y la geometría influyen en la ruta térmica y eléctrica total.
¿Qué formas y geometrías se utilizan en ingeniería?
Los componentes cerámicos técnicos se pueden fabricar en varias geometrías según la ruta térmica, la disposición eléctrica, el método de unión y el espacio de instalación disponible. La forma más apropiada está determinada por el ensamblaje y no únicamente por las propiedades del material.
Las placas cerámicas planas proporcionan una base para metalización, diseños de circuitos, módulos de potencia, dispositivos semiconductores y conjuntos de dispersión de calor.
Las láminas delgadas o piezas en forma de disco pueden soportar rutas térmicas compactas, estructuras de sensores, capas de aislamiento y conjuntos electrónicos especializados.
Se pueden incorporar orificios, ranuras, escalones, ranuras y características de montaje personalizados cuando la geometría plana estándar es insuficiente.
Selección de espesor
El espesor influye en la resistencia térmica, la rigidez dieléctrica, la rigidez, la estabilidad dimensional y el manejo mecánico. Un componente más delgado puede acortar la distancia de conducción, mientras que un componente más grueso puede proporcionar una mayor separación física o soporte estructural.
Planitud y tolerancias
Los conjuntos térmicos y eléctricos a menudo dependen del estrecho contacto entre múltiples capas. Una deformación excesiva o irregularidades pueden reducir el área de contacto efectiva y aumentar la resistencia térmica local. Por lo tanto, se deben establecer requisitos de planitud junto con el acabado superficial y las tolerancias dimensionales.
Orificios, ranuras y características de borde
La geometría cambia la concentración de tensiones. Pequeños agujeros, esquinas internas afiladas, nervaduras estrechas y cambios bruscos de espesor pueden crear concentraciones de tensión locales en una cerámica quebradiza. Las transiciones redondeadas y las dimensiones adecuadas de las características pueden mejorar la capacidad de fabricación y reducir riesgos mecánicos innecesarios.
Para los componentes personalizados, los mejores resultados generalmente se obtienen al considerar la capacidad de fabricación durante la etapa más temprana de diseño. Un dibujo que especifica sólo las dimensiones generales puede no definir suficiente información para una producción confiable. Es posible que sea necesario documentar la planitud, la rugosidad, el estado de los bordes, las tolerancias de los orificios, los chaflanes, la calidad del material y los requisitos de prueba.
¿Dónde se utiliza en electrónica avanzada?
La combinación de conductividad térmica, aislamiento eléctrico, estabilidad química y compatibilidad con la expansión térmica admite una amplia gama de aplicaciones exigentes. El requisito común es la necesidad de controlar el calor sin sacrificar la separación eléctrica o la estabilidad dimensional.
1. Módulos semiconductores de potencia
Los transistores de potencia, diodos, dispositivos de puerta aislada y otros componentes de conmutación generan un calor localizado sustancial. Los sustratos cerámicos pueden proporcionar aislamiento eléctrico entre las regiones del circuito metalizado y la estructura de enfriamiento subyacente mientras transmiten calor hacia el disipador de calor.
2. Sistemas de iluminación LED y de alta intensidad
Los LED de alto rendimiento convierten parte de su entrada eléctrica en calor. Cuando la temperatura de la unión aumenta excesivamente, la salida óptica, la confiabilidad y la estabilidad operativa pueden verse afectadas. Un sustrato aislante térmicamente conductor puede ayudar a alejar el calor de la región activa.
3. Componentes de comunicación óptica y láser.
Los diodos láser y los transmisores ópticos pueden ser sensibles a la temperatura porque la longitud de onda, la estabilidad de salida y la vida útil del dispositivo pueden depender de las condiciones térmicas. Los paquetes y submontajes cerámicos proporcionan una plataforma mecánica y térmica controlada alrededor de estos componentes.
4. Equipos de fabricación de semiconductores.
Los equipos de procesamiento de semiconductores frecuentemente combinan calor, energía eléctrica, ambientes de vacío, condiciones de proceso corrosivas y requisitos dimensionales estrictos. Los componentes basados en AlN se pueden utilizar cuando se requiere gestión térmica y aislamiento eléctrico.
5. Sistemas de alta frecuencia y RF
Los componentes de microondas y RF pueden generar calor y al mismo tiempo requieren un comportamiento dieléctrico predecible. La selección del material debe tener en cuenta la constante dieléctrica, las características de pérdida, la frecuencia de funcionamiento, la temperatura y la geometría del circuito en lugar de la conductividad térmica únicamente.

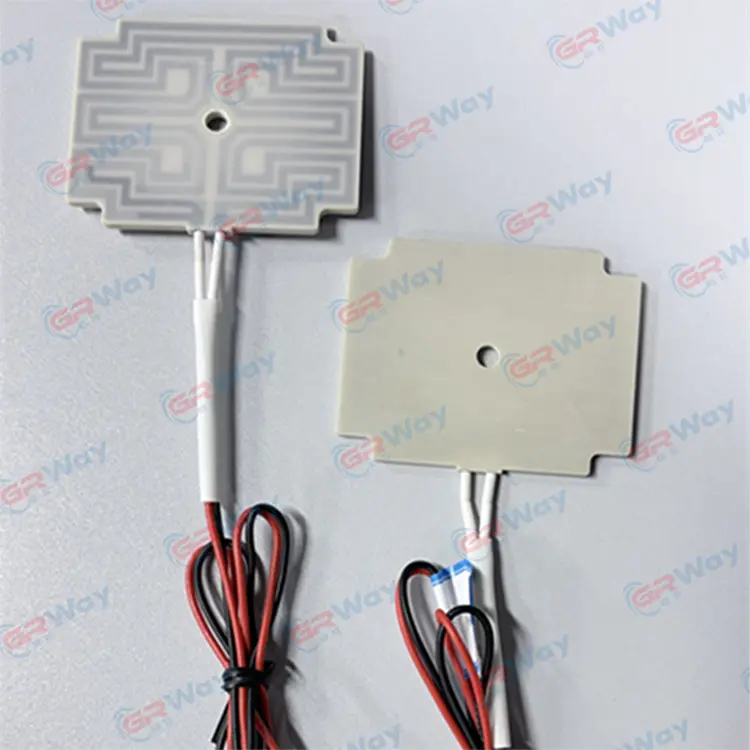

6. Calefacción de precisión y estructuras térmicas.
Algunos conjuntos cerámicos avanzados utilizan AlN como plataforma estructural térmicamente eficiente para elementos calefactores y sistemas sensibles a la temperatura. En tales diseños, el calor debe moverse en una dirección controlada mientras los componentes eléctricamente activos permanecen adecuadamente aislados.
7. Equipo médico y analítico.
Los dispositivos médicos y analíticos pueden requerir estructuras térmicas compactas, aislamiento eléctrico, estabilidad dimensional y resistencia a entornos operativos exigentes. El grado cerámico específico debe coincidir con la temperatura, la exposición química, la limpieza y los requisitos eléctricos.
- Sistemas de conmutación y conversión de alta potencia.
- Paquetes LED y optoelectrónicos.
- Paquetes de diodos láser y comunicación óptica.
- Equipos de proceso de semiconductores.
- Conjuntos electrónicos de RF y microondas.
- Estructuras de calefacción cerámicas especializadas.
- Equipos médicos, analíticos y electrónicos de precisión.
¿Cómo se compara con otras cerámicas técnicas?
Ningún material cerámico es universalmente superior para todas las aplicaciones. Los ingenieros normalmente comparan la conductividad térmica, las características dieléctricas, la resistencia mecánica, el comportamiento de fractura, la expansión térmica, la estabilidad química, los requisitos de procesamiento y las demandas del conjunto terminado.
Alúmina
La alúmina se utiliza ampliamente porque ofrece una combinación madura de aislamiento eléctrico, resistencia mecánica, estabilidad química y métodos de procesamiento establecidos. Su conductividad térmica es generalmente menor que la de los grados de AlN de alta conductividad, lo que hace que el AlN sea atractivo cuando la resistencia térmica se convierte en una restricción de diseño más crítica.
Nitruro de Silicio
El nitruro de silicio es conocido por su alta tenacidad mecánica, fuerte resistencia al choque térmico y buena estabilidad a altas temperaturas. Puede preferirse en aplicaciones donde la resistencia a la fractura y el rendimiento estructural son especialmente importantes, mientras que el AlN suele seleccionarse cuando se debe combinar aislamiento eléctrico y alta conductividad térmica.
Óxido de berilio
El óxido de berilio también proporciona una alta conductividad térmica con aislamiento eléctrico, pero su uso requiere controles estrictos porque el polvo que contiene berilio es peligroso durante el procesamiento. Por lo tanto, es necesario considerar cuidadosamente los requisitos de aplicación y las condiciones de seguridad de fabricación.
Soluciones basadas en AlN
AlN es particularmente útil cuando los diseñadores necesitan un fuerte equilibrio entre conducción térmica, aislamiento eléctrico, baja expansión térmica y estabilidad química en una estructura cerámica compacta.
Por lo tanto, la comparación más útil es específica de la aplicación. Si el requisito principal es el aislamiento eléctrico con cargas térmicas moderadas, pueden ser adecuadas varias cerámicas. Cuando la densidad del calor aumenta y la resistencia térmica se convierte en un problema de diseño importante, la conductividad térmica puede recibir una importancia mucho mayor. Cuando se trata de unión directa al silicio, la relación de expansión térmica se convierte en otro factor clave.
¿Cómo deberían los ingenieros especificar el material?
Una especificación cerámica útil debe describir todos los requisitos de rendimiento en lugar de simplemente nombrar el material. Esto ayuda a reducir la ambigüedad durante la producción y hace que las comparaciones entre proveedores sean más significativas.
Comience con el requisito térmico.
Defina la potencia máxima del dispositivo, la generación de calor esperada, la temperatura permitida, la ruta térmica, los materiales de la interfaz y la configuración de enfriamiento. Es posible que un grado de conductividad alto no resuelva un problema térmico si la resistencia dominante está ubicada en otra interfaz.
Definir el requisito eléctrico.
Se deben indicar el voltaje, la frecuencia, la distancia de aislamiento, la rigidez dieléctrica, los requisitos de fuga y las condiciones ambientales. Para aplicaciones de RF, también se deben considerar la constante dieléctrica y la pérdida dieléctrica a la frecuencia prevista.
Definir requisitos mecánicos y dimensionales.
Especifique espesor, longitud, ancho, planitud, paralelismo, geometría de orificio, características de borde, rugosidad de superficie y tolerancias dimensionales. Estos factores pueden influir tanto en la confiabilidad del ensamblaje como en el contacto térmico.
Definir los requisitos de procesamiento y superficie.
Si el componente será metalizado, soldado, unido, soldado o integrado en un conjunto multicapa, esos procesos posteriores deben comunicarse antes de finalizar el grado cerámico. La condición de la superficie y la compatibilidad de la metalización pueden ser tan importantes como las propiedades del material a granel.
| Categoría de especificación | Elementos clave para definir | Pregunta típica de ingeniería |
|---|---|---|
| Material | Grado, pureza, densidad, sistema de aditivos. | ¿Qué calidad de material cumple con las condiciones térmicas y eléctricas previstas? |
| Térmico | Conductividad, temperatura de funcionamiento, ciclos térmicos. | ¿Dónde está la principal resistencia térmica en el conjunto completo? |
| Eléctrico | Resistividad, constante dieléctrica, pérdida dieléctrica, requisitos de ruptura. | ¿Qué rendimiento de aislamiento se necesita al voltaje y frecuencia reales? |
| Geometría | Longitud, ancho, espesor, agujeros, ranuras, radios. | ¿Se puede producir la forma de manera consistente sin introducir concentraciones de tensión evitables? |
| Superficie | Rugosidad, planitud, compatibilidad de metalización. | ¿Cómo interactuará la cerámica con la siguiente capa? |
| Calidad | Puntos de inspección, método de prueba, tolerancias, documentación. | ¿Qué características necesitan verificación a nivel de producción? |
También es importante distinguir entre las propiedades del material y las especificaciones de los componentes terminados. La conductividad térmica se puede informar a partir de una muestra de prueba, mientras que una pieza de producción tiene sus propias dimensiones, condición de la superficie e historial de fabricación. Una sólida especificación de ingeniería conecta la propiedad del laboratorio con el componente real utilizado en el dispositivo.
¿Qué se debe confirmar antes de la producción?
- Grado cerámico final y conductividad térmica objetivo
- Aislamiento eléctrico y requisitos dieléctricos.
- Dimensiones acabadas y clase de tolerancia.
- Requisitos de acabado superficial, planitud y bordes
- Condiciones de metalización, unión, soldadura fuerte o unión.
- Temperatura de funcionamiento y condiciones del ciclo térmico.
- Métodos de inspección y criterios de aceptación.
Unas especificaciones claras permiten al fabricante de cerámica y al equipo de diseño discutir el mismo objetivo de ingeniería. También facilitan la identificación de si un problema proviene de la selección de materiales, la geometría, el procesamiento, la unión o el diseño térmico a nivel del sistema.
Para aplicaciones que requieren transporte térmico controlado y aislamiento eléctrico,Cerámica de nitruro de aluminiopuede proporcionar una combinación práctica de propiedades que es difícil de reproducir con un material convencional de función única.
¿Qué principios de diseño ayudan a maximizar el rendimiento?
El buen diseño cerámico comienza con la arquitectura térmica y eléctrica más que con el nombre del material. Los resultados más confiables provienen de comprender cómo interactúan el calor, la corriente, la carga mecánica y los cambios de temperatura dentro del conjunto.
Mantenga el camino térmico directo
Reduzca las capas innecesarias entre la fuente de calor y el disipador de calor. Cada interfaz de material adicional puede agregar resistencia de contacto, variabilidad de unión o impedancia térmica. El espesor de la cerámica debe elegirse de acuerdo con los requisitos mecánicos y de aislamiento, manteniendo al mismo tiempo la eficiencia del camino térmico.
Evite tensiones geométricas innecesarias
Las cerámicas son resistentes a la compresión pero comparativamente sensibles a tensiones de tracción y transiciones geométricas repentinas. Las esquinas redondeadas, la ubicación sensata de los orificios, el espesor de pared adecuado y las cargas de montaje controladas pueden mejorar la confiabilidad de los componentes.
Diseñe la interfaz, no solo el sustrato
El rendimiento térmico depende en gran medida de la calidad del contacto. Una cerámica de alta conductividad puede verse debilitada por una mala unión, huecos, superficies irregulares, una presión inadecuada o una capa de interfaz de baja conductividad. Por lo tanto, la planitud de la superficie y las condiciones de unión deben tratarse como parte del diseño térmico.
Plan de ciclismo térmico
Un componente que sobrevive a un único evento de alta temperatura aún puede fallar después de ciclos repetidos. Las pruebas de confiabilidad deben reflejar el rango de temperatura real, la velocidad de calentamiento, la velocidad de enfriamiento, el tiempo de permanencia y las limitaciones mecánicas esperadas en la operación.
Preguntas frecuentes
¿Para qué se utiliza el nitruro de aluminio?
El nitruro de aluminio se utiliza cuando los ingenieros necesitan aislamiento eléctrico junto con una transferencia de calor eficiente. Las aplicaciones comunes incluyen sustratos semiconductores de potencia, paquetes de LED, paquetes láser y optoelectrónicos, componentes de equipos semiconductores, conjuntos de RF y estructuras térmicas especializadas.
¿Por qué el nitruro de aluminio es adecuado para la electrónica de potencia?
La electrónica de potencia genera calor concentrado y al mismo tiempo requiere aislamiento eléctrico. El nitruro de aluminio puede proporcionar una plataforma aislante térmicamente conductora, ayudando a que el calor se mueva desde los dispositivos activos hacia las estructuras de enfriamiento sin utilizar un sustrato eléctricamente conductor.
¿Cómo se compara la expansión térmica del nitruro de aluminio con la del silicio?
Su coeficiente de expansión térmica es relativamente cercano al del silicio. Esta compatibilidad puede reducir el desajuste de expansión térmica en paquetes de semiconductores en comparación con combinaciones de materiales que se expanden a velocidades significativamente diferentes.
¿El nitruro de aluminio es conductor de electricidad?
El nitruro de aluminio denso es un aislante eléctrico con alta resistividad eléctrica. Esta es una de sus principales ventajas en sustratos electrónicos donde el calor debe moverse de manera eficiente mientras los circuitos conductores permanecen eléctricamente aislados de la estructura de soporte.
¿Qué conductividad térmica puede alcanzar un grado de nitruro de aluminio?
Los grados densos típicos pueden estar dentro de un rango aproximado de 140 a 230 W/m·K, mientras que los grados comerciales específicos pueden diferir. La conductividad térmica depende de la pureza, la microestructura, la densidad, los aditivos, las condiciones de procesamiento y el método de prueba, por lo que se debe utilizar la especificación específica del grado para los cálculos de diseño.
¿Qué puede reducir la conductividad térmica del nitruro de aluminio?
La porosidad, los defectos relacionados con impurezas, las fases secundarias inadecuadas y la dispersión microestructural pueden reducir el transporte térmico. Por lo tanto, la calidad del polvo, el control del oxígeno, las condiciones de sinterización y la densificación son factores de producción importantes.
¿Se puede mecanizar el material en formas personalizadas?
Sí. Los componentes cerámicos densos se pueden procesar en placas, agujeros, ranuras, escalones y otras geometrías personalizadas utilizando métodos de mecanizado especializados adecuados. Debido a que el material es duro y quebradizo, los requisitos de geometría y tolerancia deben considerarse junto con la capacidad de mecanizado.
¿Qué se debe especificar para un componente cerámico personalizado?
Una especificación completa normalmente incluye calidad del material, conductividad térmica, requisitos eléctricos, dimensiones, tolerancias, planitud, acabado superficial, agujeros u otras características, temperatura de funcionamiento, condiciones de ciclo térmico, requisitos de metalización o unión y criterios de inspección.
¿Es la conductividad térmica la única propiedad que importa?
No. La conductividad térmica debe considerarse junto con el aislamiento eléctrico, las características dieléctricas, la expansión térmica, la resistencia mecánica, el comportamiento a la fractura, la resistencia química, la tolerancia dimensional, la condición de la superficie y la compatibilidad con los procesos de ensamblaje posteriores.
Conclusiones clave de ingeniería
La selección cerámica avanzada se vuelve más importante a medida que aumentan la densidad de potencia, la temperatura de funcionamiento y la complejidad del empaque. El desafío central de la ingeniería a menudo no es simplemente eliminar el calor, sino eliminarlo manteniendo el aislamiento eléctrico y controlando la tensión mecánica.
- La alta conductividad térmica puede acortar el camino térmico desde un dispositivo activo hasta una estructura de enfriamiento.
- La alta resistividad eléctrica soporta estructuras eléctricas y electrónicas aisladas.
- Un CTE cercano al silicio puede ayudar a gestionar el desajuste termomecánico en conjuntos de semiconductores.
- La pureza, la densidad, los aditivos y la microestructura afectan fuertemente el rendimiento final del material.
- El acabado de la superficie, la planitud, la geometría y los métodos de unión pueden determinar el rendimiento real del ensamblaje.
- Las pruebas específicas de la aplicación son esenciales cuando las condiciones de funcionamiento implican altas temperaturas, ciclos térmicos rápidos, alto voltaje o entornos químicos exigentes.
Para ingenieros que diseñan sustratos térmicos, piezas de equipos semiconductores, paquetes electrónicos o estructuras cerámicas de precisión,Cerámica de nitruro de aluminioMerece evaluación cuando la conductividad térmica y el aislamiento eléctrico deben trabajar juntos en el mismo componente.
La selección del material siempre debe finalizarse teniendo en cuenta las condiciones operativas reales, la configuración del ensamblaje y los datos técnicos específicos del grado.
Analice los requisitos de sus componentes cerámicos
VÍA VERDE®admite aplicaciones cerámicas avanzadas que involucran gestión térmica, aislamiento eléctrico, estructuras de calefacción y componentes electrónicos de precisión. Comparta sus planos, dimensiones, requisitos de materiales, condiciones operativas y objetivos de aplicación para iniciar una discusión técnica adaptada al componente.
contáctanos
