Elegir unElemento calefactor de soldaduracomienza con la comprensión del proceso de soldadura real en lugar de seleccionar un componente únicamente por su potencia. La temperatura requerida de la junta, el tamaño de la pieza de trabajo, la carga térmica, el voltaje de suministro, las dimensiones físicas, el método de detección y el ciclo operativo influyen en la idoneidad de un núcleo calefactor. Un proceso de selección considerado ayuda a los diseñadores de equipos a identificar componentes compatibles, establecer requisitos de rendimiento mensurables y prevenir problemas evitables durante el ensamblaje y el uso.
Esta guía explica cómo definir los requisitos de la aplicación, evaluar la construcción cerámica, comparar especificaciones eléctricas y mecánicas, evaluar la regulación de temperatura y verificar un componente antes de la integración. También cubre errores de selección comunes, procedimientos de inspección y preguntas prácticas sobre reemplazo y compatibilidad.
Tabla de contenido
Elija un tema a continuación para ir directamente a la sección correspondiente.
- Defina primero la aplicación de soldadura
- Determine el requisito de calor real
- Haga coincidir voltaje, resistencia y potencia
- Evaluar materiales cerámicos y construcción.
- Confirmar dimensiones y conexiones eléctricas
- Considere la detección y el control de la temperatura
- Compare especificaciones sin conjeturas
- Verificar el rendimiento antes de la integración
- Evite errores de selección comunes
- Preguntas frecuentes
- Lista de verificación técnica final
1. Primero defina la aplicación de soldadura
La primera decisión no es qué calentador comprar, sino qué debe lograr la herramienta terminada. Dos herramientas de soldadura pueden utilizar tecnología de calentamiento cerámico y al mismo tiempo cumplir propósitos muy diferentes. Uno puede manejar conexiones electrónicas finas, mientras que otro debe transferir calor a terminales o conductores más grandes. Por lo tanto, sus demandas térmicas, estructuras de punta y requisitos de control pueden diferir sustancialmente.
Identificar la pieza de trabajo y las características de la junta.
Comience documentando los materiales que se unen, el tamaño aproximado de la junta, la forma del área de contacto y la cantidad de calor que absorbe la pieza de trabajo. Una pequeña almohadilla de cobre y un terminal metálico grande no eliminan el calor de la punta de trabajo al mismo ritmo.
Particularmente importantes son el espesor de la pieza y la conductividad térmica. Los materiales que conducen el calor rápidamente pueden requerir una herramienta con un perfil de recuperación diferente al utilizado para conexiones pequeñas y aisladas térmicamente. El calentador debe evaluarse junto con la geometría prevista de la punta, ya que la generación de calor por sí sola no determina la eficacia con la que la energía llega a la articulación.
Describir el ciclo operativo previsto.
Considere si el equipo funciona de forma intermitente o realiza operaciones de soldadura repetidas durante un período prolongado. Registre la frecuencia de inicio esperada, la duración típica del calentamiento, los intervalos de enfriamiento y las condiciones ambientales. Estos detalles ayudan a establecer si el diseño debe priorizar el calentamiento rápido, la estabilidad de la temperatura durante el trabajo sostenido o la recuperación después del contacto repetido con una pieza de trabajo.
- Defina los materiales de la pieza de trabajo y la gama de tamaños de juntas.
- Identifique el tipo de herramienta de soldadura y su entorno operativo previsto.
- Calcule la frecuencia con la que la herramienta se calienta, enfría y vuelve a funcionar.
- Especifique el método de control de temperatura requerido y la variación térmica aceptable.
- Registre cualquier restricción sobre el tamaño, peso, aislamiento o enrutamiento de los componentes.
Unas instrucciones de aplicación claras aportan un objetivo práctico a las comprobaciones eléctricas y mecánicas posteriores. Sin él, un componente puede igualar una clasificación nominal pero funcionar mal en la herramienta terminada.
2. Determine el requisito de calor real
Los requisitos de temperatura deben distinguir entre el calentador, la punta de trabajo y la junta de soldadura. Estos lugares tienen diferentes condiciones térmicas, por lo que sus temperaturas no deben considerarse idénticas.
El calentador genera energía térmica, la punta transfiere esa energía y la junta la recibe mientras interactúa con la pieza de trabajo y la soldadura. También se pierde calor hacia los componentes circundantes y el medio ambiente. La temperatura resultante en la junta depende del sistema completo y no de las especificaciones del calentador de forma aislada.
Separar el punto de ajuste requerido del límite del componente
El punto de ajuste de control describe la temperatura que el equipo debe mantener en su punto de medición designado. La temperatura de funcionamiento permitida del calentador define un límite diferente. Un proceso de fabricación como la sinterización cerámica implica otro rango de temperatura y no debe utilizarse para inferir el límite operativo de un componente terminado.
Especifique el rango de trabajo normal, las condiciones de funcionamiento máximas requeridas y la ubicación donde se debe medir la temperatura. También determine si la aplicación requiere una temperatura estable durante el contacto ligero, una recuperación rápida después de una unión que requiere mucho calor o ambas.
Evaluar la respuesta térmica en contexto.
El tiempo de calentamiento mide cuánto tiempo tarda el conjunto en alcanzar una temperatura definida a partir de una condición inicial establecida. El tiempo de recuperación describe cómo responde la temperatura después de que la punta pierde calor durante la operación. Estas son medidas de desempeño relacionadas pero diferentes.
Por ejemplo, un calentador puede alcanzar su punto de ajuste rápidamente cuando no hay ninguna pieza de trabajo presente, pero experimentar una caída sustancial de temperatura al entrar en contacto con un terminal metálico grande. Este comportamiento puede reflejar la carga térmica, el diseño de la punta, la calidad del contacto o la respuesta del control en lugar de una clasificación de temperatura máxima inadecuada.
Principio de selección:Defina la temperatura requerida en un punto de medición conocido y bajo una carga de trabajo representativa. Una cifra de temperatura sin condiciones de prueba no es suficiente para comparar sistemas de soldadura completos.
Considere tanto la capacidad calorífica como la transferencia de calor.
La energía necesaria para elevar la temperatura de un componente depende en parte de su masa y de las propiedades del material. Una punta o soporte más grande generalmente requiere más energía para alcanzar el mismo cambio de temperatura que una pieza más pequeña hecha de un material comparable.
Sin embargo, la reducción del tamaño de los componentes por sí sola no garantiza un mejor rendimiento. El diseño aún debe transferir calor útil a la junta, mantener una resistencia mecánica adecuada y soportar el ciclo operativo previsto. Seleccione el calentador y la punta asociada como un conjunto térmico coordinado.
4. Evaluar los materiales cerámicos y la construcción.

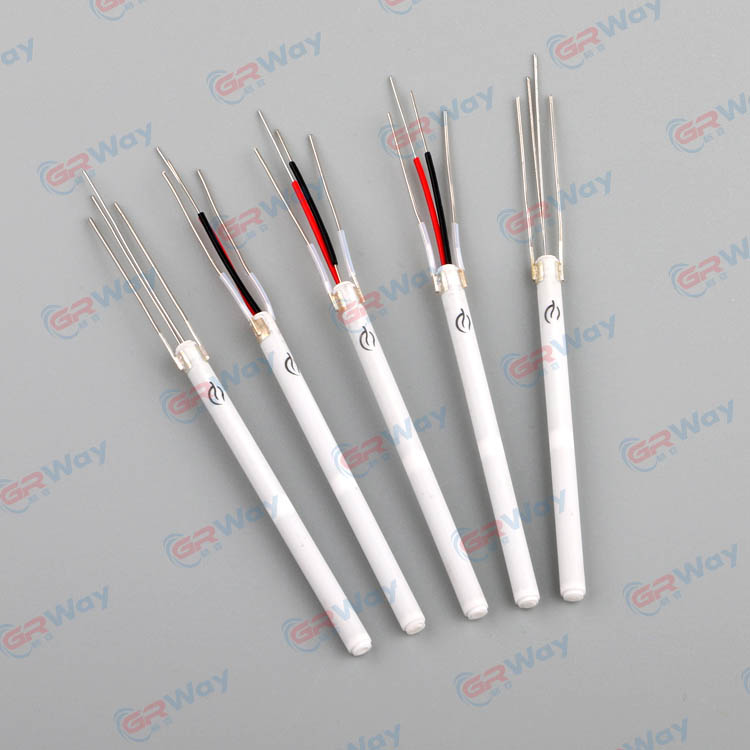

La tecnología de calentamiento cerámico se utiliza en conjuntos de calentamiento compactos porque el cuerpo cerámico puede proporcionar aislamiento eléctrico al mismo tiempo que soporta una estructura de calentamiento resistivo integrada. El comportamiento final depende de la composición del material, el diseño de la capa calefactora, el proceso de fabricación, las dimensiones y la calidad del componente acabado.
Comprender la construcción de cerámica de alúmina
La alúmina u óxido de aluminio (Al₂O₃) se utiliza en muchos componentes de calefacción eléctrica. Su aislamiento eléctrico y sus características térmicas lo hacen adecuado para una variedad de diseños de calefacción compactos. Las propiedades exactas de una pieza terminada dependen de la composición cerámica, las condiciones de procesamiento, la geometría y la construcción.
Un enfoque de fabricación coloca un patrón resistivo conductor sobre el material cerámico e integra las capas mediante un proceso de sinterización controlado a alta temperatura. Esta estructura puede combinar el circuito de calefacción y el cuerpo aislante en un conjunto compacto.
La información del producto asociada con esta gama de calentadores cerámicos identifica un 95 % de alúmina como material principal y describe una capa calefactora impresa integrada mediante sinterización a alta temperatura. También afirma que la superficie de un calentador puede alcanzar hasta 800°C en 30 segundos. Esa cifra debe compararse con el modelo específico y sus condiciones de medición antes de utilizarla como requisito de diseño o aceptación.
Revisar la capa calefactora y el aislamiento juntos.
La capa resistiva determina importantes características eléctricas y de generación de calor. Su patrón, dimensiones y relación con el cuerpo cerámico influyen en la resistencia y la distribución del calor. Mientras tanto, la estructura aislante debe cumplir con los requisitos eléctricos de la aplicación terminada.
La selección del material por sí sola no prueba que un componente particular sea apropiado. Se debe evaluar un grado cerámico, un proceso de construcción y fabricación en función de la temperatura de funcionamiento, la tensión eléctrica, los ciclos térmicos y las condiciones de instalación mecánica esperadas.
Considere el estrés térmico y mecánico.
Los materiales cerámicos pueden ofrecer un rendimiento útil a altas temperaturas, pero pueden ser vulnerables al impacto, la flexión y las cargas mecánicas concentradas. Por lo tanto, el diseño debe evitar tensiones innecesarias en el calentador durante la instalación y el funcionamiento.
El calentamiento y enfriamiento repetidos también pueden afectar el ensamblaje. El cuerpo cerámico, la capa resistiva, las conexiones, el soporte y las piezas metálicas circundantes pueden responder de manera diferente a los cambios de temperatura. Su diseño combinado debe adaptarse al ciclo operativo previsto sin depender de suposiciones no verificadas sobre la vida útil.
Para conocer los antecedentes del producto, información sobre el material y el alcance indicado por el fabricante, visiteVÍA VERDE®.
5. Confirme las dimensiones y las conexiones eléctricas
La aptitud física es tan importante como la compatibilidad eléctrica. Un calentador que cumpla con el voltaje y la resistencia requeridos puede seguir siendo inadecuado si no puede encajar de forma segura dentro del mango, el conjunto de la punta o el soporte circundante.
Verifique la interfaz mecánica completa.
Revise la longitud y el diámetro del cuerpo cerámico, la profundidad de inserción, la geometría del extremo, la posición de salida del cable, el manguito aislante y la disposición de retención. Mida las piezas que determinan la alineación y el contacto, no sólo las dimensiones externas generales.
El espacio libre es importante porque el calentador debe encajar sin fuerza excesiva ni movimientos no deseados. Una instalación demasiado apretada puede crear tensión mecánica, mientras que una interfaz demasiado floja puede reducir el contacto térmico o permitir que el componente se mueva durante el uso.
Inspeccionar los cables conductores y los puntos de conexión.
El material del cable, la longitud, el recorrido, el método de terminación y el aislamiento deben adaptarse al diseño eléctrico de la herramienta. Los cables deben llegar a sus puntos de conexión sin tensión excesiva, dobleces pronunciados o contacto con superficies fuera de su rango de temperatura permitido.
Cuando haya múltiples circuitos eléctricos, distinga las conexiones de alimentación de las conexiones de los sensores. Verifique la disposición de los pines con el dibujo correspondiente en lugar de asumir que piezas de apariencia similar comparten la misma configuración de cableado.
Confirme la interfaz con la punta de trabajo.
La disposición del soporte y la punta proporciona el camino físico a través del cual el calor llega a la pieza de trabajo. Las condiciones de contacto, la profundidad de inserción, el estado de la superficie y la alineación de los componentes pueden influir en la resistencia térmica.
Para un reemplazo, compare el número de pieza original y el dibujo técnico siempre que sea posible. Una apariencia similar no establece resistencia, comportamiento del sensor, aislamiento o ajuste mecánico equivalentes. Una coincidencia dimensional por sí sola no es motivo suficiente para la sustitución.
7. Compare las especificaciones sin conjeturas
Una hoja de comparación útil debería distinguir las especificaciones confirmadas de los valores que permanecen sin definir. Esto facilita la evaluación de modelos alternativos sin asumir que nombres de productos similares o dimensiones externas signifiquen un rendimiento equivalente.
| Artículo de evaluación | Información para registrar | Motivo de la verificación |
|---|---|---|
| Solicitud | Tipo de herramienta, pieza de trabajo, tamaño típico de junta, ciclo operativo | Establece las demandas térmicas reales. |
| Clasificación eléctrica | Tensión nominal, potencia nominal, resistencia, tolerancia. | Confirma la compatibilidad con la fuente de alimentación y el circuito de accionamiento. |
| Rango de temperatura | Punto de ajuste requerido, rango de operación permitido, punto de medición | Separa el requisito de la aplicación del límite de componentes. |
| Respuesta térmica | Tiempo de calentamiento, comportamiento de recuperación, condiciones de prueba definidas. | Admite comparaciones de rendimiento significativas. |
| Dimensiones mecánicas | Longitud, diámetro, geometría final, profundidad de inserción, tolerancias | Confirma que la pieza se ajusta al conjunto previsto. |
| Conexiones | Disposición de los cables, tipo de cable, terminación, aislamiento | Reduce errores de integración y cambios de cableado inadecuados. |
| Sensación y control | Tipo de sensor, posición del sensor, compatibilidad del controlador | Admite retroalimentación y regulación precisa de la temperatura. |
| Verificación de calidad | Criterios de inspección, método de prueba, límites de aceptación. | Define cómo se evaluará la conformidad. |
Las clasificaciones reales, las tolerancias dimensionales y los límites de prueba deben confirmarse en la documentación técnica del modelo específico que se esté considerando.
Evaluar condiciones de operación equivalentes
Comparar dos componentes sólo es útil cuando sus resultados se miden en condiciones consistentes. La temperatura inicial, la fuente de alimentación, la configuración del controlador, la geometría de la punta, la ubicación del sensor y la carga térmica aplicada pueden afectar el resultado.
Por ejemplo, una medición de calentamiento tomada en la superficie cerámica no debe compararse directamente con una medición tomada en la punta de trabajo a menos que el método de prueba establezca una base válida para hacerlo. De manera similar, una prueba de temperatura sin carga no puede describir completamente la recuperación bajo contacto repetido con una pieza de trabajo.
Utilice las especificaciones publicadas para la evaluación inicial y luego aplique un procedimiento de validación definido para confirmar la idoneidad para la aplicación real.
8. Verificar el rendimiento antes de la integración
Antes de aprobar un componente para uso en producción, verifique que su comportamiento eléctrico, mecánico y térmico cumpla con los requisitos de diseño. El procedimiento preciso depende del equipo, pero una evaluación estructurada ayuda a separar las discrepancias en las especificaciones de los problemas de ensamblaje.
- Revisa la documentación:Confirme la identificación de los componentes, las clasificaciones eléctricas, las dimensiones, las conexiones, los límites de temperatura y los detalles del sensor.
- Inspeccionar la condición física:Verifique si hay grietas visibles, aislamiento dañado, cables doblados, contaminación u otros defectos que puedan afectar la instalación o la seguridad.
- Comprobar continuidad eléctrica:Utilice el método de medición especificado para comprobar el circuito de calefacción y las conexiones relevantes. Compare el resultado con la resistencia nominal del modelo y la tolerancia permitida.
- Verifique el ajuste ensamblado:Confirme la alineación, la retención, los espacios libres, el enrutamiento de los cables y el contacto previsto entre el calentador y los componentes circundantes.
- Realizar una prueba de calentamiento controlado:Utilice el suministro, la configuración de control, la disposición de los sensores y el método de medición de temperatura aprobados.
- Evaluar la carga de trabajo prevista:Mida el comportamiento de la temperatura durante operaciones de soldadura representativas, incluida la recuperación después de que el calor se transfiere a la pieza de trabajo.
- Documente el resultado:Registre las condiciones de prueba, las mediciones, el comportamiento observado y el cumplimiento de los criterios de aceptación definidos.
Utilice métodos de medición repetibles
Las mediciones de temperatura pueden variar según el tipo de instrumento, la ubicación de la sonda, la presión de contacto y el tiempo de respuesta. Establezca un método consistente antes de comparar componentes. Si no se ha seleccionado un instrumento de medición, determine el rango de medición, la precisión y las características de respuesta requeridos para la prueba.
Las comprobaciones eléctricas también deberán seguir el procedimiento correspondiente. Las lecturas de resistencia pueden diferir según la temperatura y las condiciones de medición, por lo que el componente debe evaluarse con respecto a las condiciones de referencia correctas.
Separe los defectos del calentador de los problemas del sistema
Cuando una herramienta ensamblada no alcanza la temperatura requerida, inspeccione todo el circuito de calefacción en lugar de atribuir automáticamente el problema al núcleo. Las posibles causas incluyen una fuente de alimentación inadecuada, conexiones sueltas, un sensor que no coincide, configuraciones incorrectas del controlador, contacto térmico deficiente o una punta inadecuada.
Este enfoque de diagnóstico ayuda a identificar el problema real y evita reemplazar un componente compatible cuando la falla se encuentra en otra parte del sistema.
9. Evite errores de selección comunes
Elegir solo por potencia
La potencia es sólo una parte de la especificación. Un componente puede tener suficiente potencia nominal pero aún así no ofrecer el comportamiento requerido porque la punta, la interfaz térmica o el controlador no son adecuados. Compare la respuesta térmica y la configuración completa del sistema, así como las clasificaciones eléctricas.
Confundir la temperatura del calentador con la temperatura de la punta
La temperatura de la superficie de un calentador no necesariamente es igual a la temperatura de la punta de trabajo y tampoco es necesariamente igual a la temperatura en la unión de soldadura. Identifique siempre la ubicación de medición y las condiciones de funcionamiento asociadas con una temperatura indicada.
Suponiendo que modelos similares sean intercambiables
Los componentes de diferentes modelos de herramientas pueden tener formas similares pero difieren en resistencia, configuración de cables, características del sensor, requisitos de energía o aislamiento. Confirme las especificaciones antes de aprobar un reemplazo.
Ignorando el contacto térmico
Un calentador puede funcionar de manera diferente cuando se coloca dentro de un soporte o conjunto de punta con mal contacto. Examine la interfaz, la profundidad de inserción, la alineación y las tolerancias de ensamblaje antes de realizar cambios en el sistema eléctrico.
Cambiar el voltaje de operación para compensar el calentamiento débil
Aumentar la tensión de alimentación sin comprobar el diseño puede imponer una tensión eléctrica y térmica excesiva. Investigue el suministro nominal, las conexiones del circuito, la respuesta del control y la ruta de transferencia de calor antes de cambiar cualquier condición operativa.
Aceptar especificaciones sin condiciones de prueba.
Una afirmación sobre temperatura o calentamiento es difícil de interpretar a menos que se conozcan la condición inicial, el punto de medición, las condiciones de suministro y el método de prueba. Solicite los detalles relevantes específicos del modelo y establezca criterios de aceptación mensurables para la herramienta terminada.
10. Preguntas frecuentes
¿Qué información se necesita para seleccionar el calentador correcto para una herramienta de soldadura?
Comience con el modelo de herramienta o el plano de ensamblaje, el voltaje de suministro nominal, los requisitos de energía, la resistencia al calentamiento, las dimensiones físicas, la disposición de los cables, el tipo de sensor y el rango de operación requerido. La información sobre la pieza de trabajo y el ciclo operativo típico ayuda a establecer si el comportamiento térmico es adecuado para la aplicación prevista.
¿Un calentador de mayor potencia es siempre la mejor opción?
No. Una potencia nominal más alta puede proporcionar una mayor capacidad de calefacción, pero no garantiza una mejor estabilidad o recuperación de la temperatura. La fuente de alimentación, el circuito de control, la interfaz térmica, la geometría de la punta y la carga de trabajo deben ser compatibles con el calentador. Seleccione según el rendimiento requerido en lugar de maximizar la potencia.
¿Por qué son importantes tanto el voltaje nominal como la resistencia?
El voltaje y la resistencia determinan la corriente y la potencia eléctrica en un circuito resistivo en condiciones definidas. Una falta de coincidencia puede provocar un calentamiento inadecuado o una tensión eléctrica excesiva. Ambos valores deben compararse con la documentación del componente y la disposición de control de potencia real.
¿Qué ofrece una estructura calefactora cerámica?
Una estructura calefactora cerámica puede combinar una capa resistiva con un cuerpo eléctricamente aislante en un diseño compacto. Su respuesta térmica real, rendimiento de aislamiento y durabilidad mecánica dependen de los materiales, la construcción, el proceso de fabricación y el ensamblaje terminado. Estas características deben verificarse para el componente específico.
¿Se puede seleccionar un calentador de repuesto basándose únicamente en las dimensiones?
No. Las dimensiones establecen sólo una parte del ajuste mecánico. También deben coincidir el voltaje, la resistencia, la potencia, la compatibilidad del sensor, la configuración de los cables, los requisitos de aislamiento y los límites de funcionamiento. Verifique la documentación del componente y confirme el desempeño en el ensamblaje previsto.
¿Cómo se debe comparar el tiempo de calentamiento entre diferentes modelos?
Utilice la misma temperatura inicial, condiciones de suministro, ubicación de medición, configuración del controlador y temperatura objetivo definida. Verifique también si el tiempo indicado se refiere a la superficie del calentador, punta u otro punto. Las condiciones consistentes son esenciales para una comparación significativa.
¿Qué puede causar una temperatura de soldadura inconsistente?
Las posibles causas incluyen suministro de energía inestable, conexiones dañadas, problemas con los sensores, configuraciones de control incompatibles, contacto térmico deficiente y una punta inadecuada para la carga de trabajo. Inspeccione todo el conjunto y pruébelo en condiciones repetibles antes de decidir que el calentador ha fallado.
¿Cómo se puede comprobar la calidad de un componente calefactor entrante?
Siga los criterios de aceptación documentados que cubren identificación, condición visible, dimensiones, características eléctricas, conexiones y requisitos de aislamiento aplicables. Cuando corresponda, realice una prueba funcional controlada en un conjunto compatible. Registre las condiciones y los resultados de las pruebas para que la conformidad pueda evaluarse de manera consistente.
¿Una temperatura máxima alta demuestra que un calentador es adecuado?
No. La temperatura máxima es sólo un parámetro de diseño. También se deben considerar el rango de funcionamiento previsto, el método de control de temperatura, la recuperación térmica, la compatibilidad física, los requisitos eléctricos y los límites de seguridad. Un componente debe satisfacer las necesidades de la herramienta y del proceso de soldadura reales.
11. Lista de verificación técnica final
Un componente calefactor adecuado debe cumplir los requisitos del proceso de soldadura, el sistema de energía, el conjunto mecánico y la disposición de control de temperatura en conjunto. Utilice esta lista de verificación final antes de confirmar un componente para el desarrollo o reemplazo del equipo.
- La aplicación y la carga de trabajo térmica esperada se han definido claramente.
- Se especifican la temperatura de funcionamiento requerida y el lugar de medición.
- El voltaje nominal, la resistencia, la potencia y el método de control son compatibles.
- La construcción cerámica y los límites de funcionamiento se adaptan a las condiciones previstas.
- Las dimensiones del componente, el método de retención, el aislamiento y las posiciones de los cables coinciden con el conjunto.
- El sensor y el controlador son compatibles cuando se utiliza retroalimentación de temperatura.
- El calentamiento, la estabilidad de la temperatura y la recuperación se han evaluado utilizando condiciones de prueba adecuadas.
- Los criterios de inspección y aceptación están documentados para una verificación repetible.
Una selección cuidadosa depende de comprender cómo interactúa el componente calefactor con la herramienta de soldadura completa. Una decisión acertada considera las demandas térmicas, los límites eléctricos, la construcción cerámica, la interfaz mecánica, el sistema de control y los requisitos de rendimiento medibles de la aplicación en lugar de depender de una única especificación.
