¿Qué se debe considerar al seleccionar placas calefactoras de cerámica para equipos industriales?

1. Comience con los requisitos de calefacción reales

Antes de elegir un elemento calefactor, defina la tarea térmica que debe realizar. Un componente diseñado para calentar una pequeña herramienta metálica puede enfrentar requisitos muy diferentes a los utilizados para calentar agua, mantener la temperatura de un laboratorio o calentar una superficie amplia. La aplicación prevista determina el área de calentamiento necesaria, la entrada de energía, el rango de temperatura, el tiempo de respuesta y la disposición mecánica.

Es útil distinguir entre la temperatura del elemento calefactor y la temperatura requerida en la superficie de trabajo. Estos valores pueden diferir sustancialmente porque el calor debe pasar a través de interfaces de contacto, carcasas, líquidos, espacios de aire u otros materiales antes de alcanzar el objetivo.

Definir el perfil operativo

Describa cómo se utilizará el equipo durante un ciclo operativo normal. El funcionamiento continuo, los ciclos cortos de calentamiento repetidos, la activación intermitente y los frecuentes arranques en frío imponen diferentes exigencias al elemento y su estructura circundante. La temperatura ambiente esperada y la refrigeración disponible también influyen en las condiciones de funcionamiento finales.

• Temperatura objetivo:Identifique la temperatura requerida en la pieza de trabajo, el fluido o la superficie de contacto en lugar de confiar únicamente en el máximo nominal del calentador.
• Requisito de calentamiento:Establezca qué tan rápido el sistema debe alcanzar su rango operativo desde un arranque en frío.
• Ciclo de trabajo:Registre la duración y frecuencia de los períodos de calentamiento, incluidas las pausas entre ciclos.
• Carga de calor:Considere la masa del objeto calentado, las pérdidas de calor y cualquier material entrante que deba calentarse.
• Limitaciones físicas:Defina el espacio de instalación disponible, el peso permitido, el suministro eléctrico y la disposición de montaje.

Estos requisitos proporcionan una base práctica para comparar diseños. Sin ellos, una temperatura máxima alta o una potencia nominal alta por sí solas no pueden establecer si un componente calefactor es apropiado para la aplicación.

Cómo funcionan los componentes calefactores cerámicos

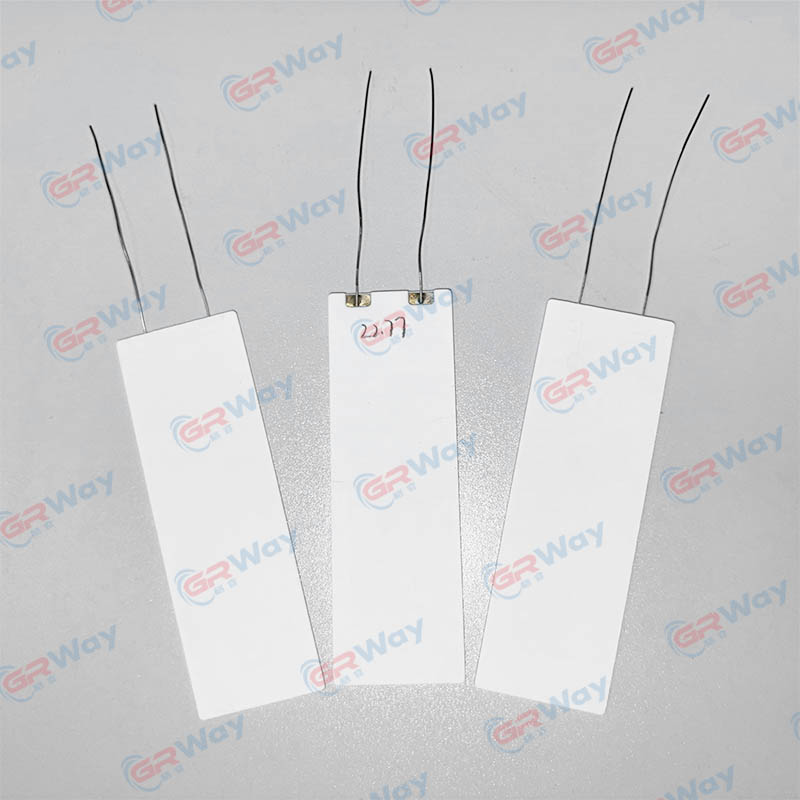

Un conjunto calefactor cerámico típico combina un elemento eléctricamente resistivo con un cuerpo o sustrato cerámico. Cuando la corriente eléctrica pasa a través del material resistivo, la energía eléctrica se convierte en calor. El calor resultante viaja a través del componente y hacia la estructura circundante o el objetivo previsto.

La construcción real varía según el diseño. Algunos productos utilizan un patrón de resistencia impreso integrado con un sustrato cerámico, mientras que otras arquitecturas de calentadores cerámicos utilizan diferentes materiales de resistencia o disposiciones de elementos. Se deben confirmar la combinación de materiales, el proceso de fabricación y las condiciones operativas previstas para el modelo en particular.

El elemento de resistencia genera calor.

El elemento resistivo es fundamental para la función de calefacción. Su resistencia eléctrica, geometría y disposición de las conexiones influyen en cómo se genera y distribuye el calor. Las diferencias locales en el patrón de resistencia pueden crear variaciones de temperatura en la superficie activa, por lo que la disposición del elemento es tan importante como la potencia nominal general.

La estructura cerámica soporta el elemento.

El sustrato cerámico mantiene la estructura resistiva en su configuración prevista y contribuye al comportamiento térmico y eléctrico del componente. Los diseños a base de alúmina, por ejemplo, pueden combinar propiedades térmicas útiles con aislamiento eléctrico. Sin embargo, la composición y construcción de la cerámica varían entre productos y las propiedades de un grado no deben asignarse automáticamente a otro.

El calor debe viajar hasta el objetivo.

Incluso cuando el elemento produce suficiente calor, un contacto térmico deficiente puede ralentizar la respuesta del sistema o crear temperaturas desiguales. El camino desde el elemento calefactor hasta el objetivo incluye el cuerpo cerámico, la interfaz de montaje, cualquier capa intermedia y el propio objeto calentado.

Por esta razón,Placas calefactoras de cerámicadebe considerarse como parte de un conjunto térmico completo. El contacto de la superficie, la presión de sujeción cuando corresponda, el aislamiento circundante y la disipación de calor de las piezas adyacentes influyen en el rendimiento real del sistema.

3. Evaluar materiales y sus propiedades térmicas

La selección del material influye en la conductividad térmica, el aislamiento eléctrico, la resistencia mecánica, la expansión térmica y la resistencia al entorno operativo previsto. La elección correcta depende del equilibrio de propiedades requeridas por la aplicación en lugar de una única especificación principal.

Cerámica de alúmina

La alúmina u óxido de aluminio se utiliza en muchos componentes calefactores cerámicos. El contenido exacto de alúmina y la formulación varían según el grado. Algunos diseños de microcalentadores disponibles especifican un cuerpo cerámico de alúmina al 95%, lo que ilustra por qué la composición del material debe verificarse con la especificación relevante del producto en lugar de asumirse en cada calentador.

Para un componente a base de alúmina, las consideraciones importantes incluyen la conductividad térmica, la condición mecánica, la expansión térmica, la consistencia dimensional y el aislamiento eléctrico en las condiciones previstas. Estas características afectan tanto al comportamiento de calentamiento como a la integración en el conjunto terminado.

Material de resistencia y construcción de sustrato.

El elemento de resistencia y el sustrato cerámico realizan funciones diferentes. La página de un producto puede identificar tungsteno o una pasta conductora a base de molibdeno-manganeso en un proceso de fabricación particular, pero esa información no establece que todos los calentadores cerámicos utilicen el mismo conductor o método de construcción.

Al evaluar un diseño, confirme el material de resistencia, la composición del sustrato, el método de conexión y la disposición de fabricación con los datos del modelo específico. Estos detalles pueden afectar los límites operativos y la compatibilidad del elemento con su circuito y carcasa mecánica previstos.

Los datos del material siempre deben interpretarse como un conjunto de propiedades relacionadas. Una cerámica con una conductividad térmica útil aún puede requerir un soporte mecánico cuidadoso, mientras que un excelente aislamiento eléctrico no elimina la necesidad de una protección adecuada del circuito y pruebas a nivel de ensamblaje.

4. Haga coincidir las dimensiones y la geometría con el equipo

La forma de un componente calefactor determina cómo encaja dentro del producto y cómo su área activa entra en contacto con el objetivo previsto. Las geometrías de placa, anillo, disco, cuadrado y rectangular pueden estar disponibles en familias de productos particulares, pero las dimensiones y formas disponibles deben verificarse para el modelo en consideración.

Área activa y distribución del calor.

Una placa más grande puede distribuir el calor sobre una región más amplia, pero una superficie más grande no garantiza automáticamente una temperatura uniforme. La ubicación del elemento de resistencia, la disposición de montaje y las pérdidas de calor locales pueden crear zonas calientes y frías incluso cuando las dimensiones externas parecen adecuadas.

Identifique qué área necesita calentarse y dónde se concentrará la carga térmica. Si el objetivo tiene una forma desigual o hace contacto solo en unos pocos puntos, evalúe el perfil de temperatura resultante en lugar de tratar toda la placa como una superficie igualmente activa.

Espesor, espacios libres y puntos de montaje.

El espesor afecta el embalaje del componente, la masa térmica y la ruta de transferencia de calor. Una disposición de montaje debe adaptarse a las dimensiones del cuerpo cerámico y a la expansión de los materiales circundantes durante el funcionamiento. Los espacios libres reducidos pueden crear problemas de montaje, mientras que los espacios excesivos pueden reducir el contacto térmico cuando se requiere conducción directa.

Las dimensiones y tolerancias deben documentarse antes de finalizar la carcasa o el ensamblaje circundante. Un plano dimensional, cuando esté disponible, es particularmente útil para verificar los orificios de montaje, las superficies de contacto, las ubicaciones de las conexiones y el espacio disponible para el aislamiento eléctrico.

Confirmar compatibilidad mecánica

Los materiales cerámicos pueden ser fuertes bajo condiciones de carga adecuadas, pero pueden ser vulnerables a tensiones concentradas, impactos o sujeción desigual. Por lo tanto, las superficies de apoyo deben coincidir con el método de montaje previsto. Evite asumir que un componente puede tolerar cargas de flexión o instalación simplemente porque funciona bien a temperaturas elevadas.

Parámetros de rendimiento para revisar

Las especificaciones del producto resultan útiles cuando se comparan con los requisitos establecidos para el equipo. Se deben revisar varios parámetros juntos porque cada uno describe un aspecto diferente del desempeño.

Temperatura de funcionamiento y temperatura máxima.

La temperatura de funcionamiento regular y la temperatura de funcionamiento máxima no son intercambiables. Un componente puede tener un límite superior establecido que no pretende representar su condición de trabajo continuo en cada instalación. El disipador de calor, la temperatura ambiente, el montaje, la entrada de energía y la carga térmica pueden afectar la temperatura que se puede alcanzar en la práctica.

Por ejemplo, algunas especificaciones publicadas de microcalentadores identifican una temperatura de funcionamiento regular de 200 °C y una temperatura de funcionamiento máxima de 500 °C. Estos valores describen una especificación de producto particular y no deben tratarse como clasificaciones universales para cada calentador cerámico.

Tiempo de calentamiento y respuesta térmica.

El tiempo de calentamiento depende de la masa térmica del calentador, la potencia disponible, las condiciones de contacto, las pérdidas de calor y la masa del objetivo. Una respuesta rápida puede ser importante en equipos que funcionan en ciclos cortos, mientras que un sistema diseñado para mantener una temperatura constante puede poner mayor énfasis en la estabilidad y la distribución del calor.

Tensión, potencia y resistencia nominales.

Los parámetros eléctricos deben coincidir con el circuito de control y suministro de energía previsto. Se debe revisar la tensión y potencia nominal junto con la resistencia de los elementos, el cableado, los conectores y los dispositivos de protección. No se debe seleccionar un componente únicamente porque su potencia nominal parece lo suficientemente alta sin verificar el resto del diseño eléctrico.

Uniformidad de aislamiento y temperatura.

El aislamiento eléctrico debe seguir siendo apropiado bajo las condiciones ambientales y de temperatura esperadas. Al mismo tiempo, la distribución de la temperatura de la superficie debe ser adecuada para la aplicación. Un calentador que alcance la temperatura promedio requerida puede seguir siendo inadecuado si los puntos calientes localizados dañan una pieza de trabajo o si las áreas más frías impiden que el proceso alcance su objetivo.

6. Aplicaciones en diferentes industrias

Los calentadores de cerámica se utilizan en una variedad de equipos, desde pequeños electrodomésticos hasta sistemas industriales y de laboratorio. La configuración correcta depende de la tarea térmica, las condiciones ambientales, la disposición de los contactos y los requisitos eléctricos de cada aplicación.

Pequeños electrodomésticos y de cuidado personal

Los aparatos para peinar el cabello, los dispositivos compactos para calentar agua, las planchas y productos similares necesitan componentes de calefacción que quepan en espacios reducidos. El tiempo de calentamiento, la temperatura de la superficie, el aislamiento y el contacto con las piezas circundantes son consideraciones de diseño importantes. El aparato terminado también necesita una regulación de temperatura adecuada y medidas de protección para su uso previsto.

Herramientas industriales y equipos de procesamiento.

Los calentadores industriales pueden servir para herramientas de soldadura, equipos de sellado, conjuntos de calefacción especializados u otros procesos que requieren entrada térmica localizada. El ciclo operativo requerido y la temperatura objetivo difieren según la aplicación. Por lo tanto, los ingenieros deben evaluar el componente en la geometría real de la herramienta en lugar de confiar únicamente en una descripción general de su uso previsto.

Equipos de laboratorio y análisis.

Los conjuntos de calefacción compactos pueden resultar útiles en instrumentos donde el espacio es limitado y las condiciones térmicas repetibles son importantes. Las aplicaciones de laboratorio pueden requerir atención a la estabilidad de la temperatura, la uniformidad local, la compatibilidad química y las interacciones entre el calentador y los sensores adyacentes o componentes de precisión.

Equipo médico y otros equipos especializados.

Algunos dispositivos con temperatura controlada utilizan componentes calefactores compactos para calentar fluidos, superficies o conjuntos internos. Dichas aplicaciones requieren una evaluación cuidadosa del diseño completo del dispositivo, incluida la variación de temperatura permitida, el aislamiento eléctrico, la compatibilidad de los materiales y los requisitos reglamentarios aplicables. Una especificación genérica de un calentador por sí sola no establece la idoneidad para una aplicación regulada.

• Accesorios:Concéntrese en la construcción compacta, el calentamiento repetible y la integración con los controles de protección del electrodoméstico.
• Herramientas industriales:Concéntrese en el ciclo de trabajo, la temperatura objetivo, la resistencia al entorno operativo y la estabilidad del montaje.
• Instrumentos de laboratorio:Céntrese en la medición de temperatura, la repetibilidad y la interacción con componentes sensibles cercanos.
• Equipo especializado:Céntrese en la validación de aplicaciones específicas, los requisitos trazables y las obligaciones de seguridad relevantes.

Cuando un sistema de calefacción necesita calor localizado en un formato compacto,Placas calefactoras de cerámicaPuede valer la pena evaluarlo junto con otras tecnologías de calefacción. La decisión final debe depender de las especificaciones verificadas y del rendimiento del conjunto previsto, no sólo de una lista de aplicaciones.

7. Una lista de verificación de selección práctica

Un proceso de selección estructurado ayuda a los ingenieros a evitar discrepancias entre el elemento calefactor y el equipo. La siguiente secuencia se puede utilizar durante las primeras revisiones de diseño y al comparar componentes candidatos.

1. Documente el objetivo térmico.Definir la temperatura requerida en la superficie de trabajo, la variación permitida y el tiempo disponible para el calentamiento.
2. Estima la carga de calor.Tenga en cuenta la masa del objetivo, las pérdidas de calor al entorno, las condiciones de contacto y los cambios en el material que se está calentando.
3. Confirma el sobre físico.Registre la longitud, el ancho, el grosor, los puntos de montaje, las ubicaciones de los conectores y los requisitos de espacio disponibles.
4. Coincide con el diseño eléctrico.Verifique el voltaje de suministro, la potencia, la resistencia, la disposición de las conexiones, la conmutación y la protección necesaria del circuito.
5. Revisar los datos del material.Verifique el grado cerámico, las propiedades térmicas, los requisitos de aislamiento y la compatibilidad con el entorno operativo.
6. Definir el ciclo de trabajo.Especifique la duración del calentamiento, la frecuencia, los períodos de enfriamiento y los cambios esperados en las condiciones ambientales.
7. Planificar la medición de la temperatura.Identifique dónde se debe medir la temperatura y cómo se relaciona la lectura del sensor con la temperatura del objetivo.
8. Validar el conjunto completo.Pruebe el componente calefactor con la carcasa, el método de montaje, el material objetivo y la estrategia de control previstos.

Para comparar productos, utilice un conjunto común de condiciones operativas. Dos calentadores no deben considerarse equivalentes simplemente porque comparten dimensiones similares o temperaturas máximas anunciadas. Su configuración eléctrica, respuesta térmica y requisitos de instalación pueden diferir.

Instalación y control de temperatura

La instalación correcta es una parte esencial del rendimiento de la calefacción. Incluso un componente adecuado puede producir resultados inconsistentes si su superficie de montaje, conexiones eléctricas, posición del sensor o ruta de transferencia de calor difieren del diseño previsto.

Proporcionar soporte mecánico adecuado.

La disposición de montaje debe soportar el cuerpo cerámico sin crear cargas concentradas no deseadas. Verifique la planitud de las superficies de contacto, la posición de los sujetadores y la relación dimensional entre el calentador y la carcasa circundante. Si el diseño depende del contacto térmico directo, confirme que la interfaz sea consistente con las instrucciones de instalación del fabricante.

Considere la expansión térmica

El calentamiento y el enfriamiento provocan cambios dimensionales en el componente cerámico y los materiales adyacentes. Las diferencias en la expansión térmica pueden afectar el ajuste o crear tensión en la interfaz. La disposición mecánica debe tener en cuenta estos cambios en todo el rango operativo previsto, incluido el calentamiento y enfriamiento repetidos.

Diseñar la estrategia de control en torno al objetivo.

Se debe seleccionar un controlador de temperatura, un sensor, un dispositivo de conmutación y un circuito de protección de acuerdo con el nivel requerido de regulación y los peligros asociados con el equipo. La ubicación del sensor es particularmente importante: un sensor cerca del elemento calefactor puede responder de manera diferente a uno que mida la pieza de trabajo real o el fluido calentado.

No asuma que un componente cerámico mantiene automáticamente una temperatura segura o constante. A menos que la documentación de diseño específica establezca lo contrario, trate el control de temperatura y la protección contra sobretemperatura como requisitos de ingeniería a nivel de sistema.

Verificar la protección eléctrica y ambiental.

Las conexiones eléctricas, las distancias de aislamiento, las clasificaciones de los cables, las envolventes y los dispositivos de protección deben ser adecuados para el voltaje, la temperatura y el entorno previstos. La humedad, la contaminación conductiva, la vibración y la exposición a los materiales del proceso pueden introducir requisitos adicionales. El conjunto terminado debe evaluarse en las condiciones para las que está diseñado.

Durante la integración del sistema,Placas calefactoras de cerámicadebe evaluarse con la posición real del sensor, la disposición de montaje y la carga térmica. Esto brinda una visión más significativa del rendimiento que probar el componente de forma aislada.

9. Errores comunes de diseño e integración

Muchos problemas de calefacción se deben a una falta de coincidencia entre las especificaciones del producto y las condiciones operativas de instalación. Revisar los errores de diseño frecuentes con antelación puede ayudar a prevenir problemas de rendimiento durante el montaje y las pruebas.

Seleccionar solo por temperatura máxima

Una clasificación de temperatura máxima no describe el comportamiento de calentamiento, la estabilidad de la temperatura ni la cantidad de calor que llega al objetivo. Revise el rango operativo y las condiciones de prueba junto con los requisitos de potencia, geometría y transferencia de calor.

Ignorando la resistencia de contacto

Los pequeños espacios o el contacto desigual pueden limitar la transferencia de calor y provocar diferencias de temperatura localizadas. Revise la interfaz de montaje y la superficie objetivo, particularmente cuando el conjunto depende de la conducción en lugar de la convección o la radiación.

Utilizar una ubicación inadecuada del sensor de control

Un sensor puede indicar una temperatura aceptable mientras la superficie de trabajo permanece demasiado fría o una región local se calienta demasiado. Determine qué temperatura es crítica para el proceso, luego coloque y valide el sensor en consecuencia.

Pasando por alto el efecto de las condiciones ambientales.

Los cambios en el flujo de aire, la temperatura del gabinete, el enfriamiento o la carga de calor pueden alterar el punto de operación. El rendimiento observado en una disposición de prueba abierta puede no representar el rendimiento dentro de una máquina terminada.

Suponiendo que todos los grados cerámicos se comporten de la misma manera

La composición del material, el diseño de los elementos, el proceso de fabricación, las dimensiones y la disposición de las conexiones varían según el modelo. Utilice la especificación aplicable en lugar de transferir datos de un producto superficialmente similar.

• Confirme la distinción entre la temperatura objetivo y la temperatura del calentador.
• Verifique los límites de operación bajo el ciclo de trabajo previsto.
• Revise tanto los requisitos eléctricos como las tolerancias mecánicas.
• Validar la distribución de temperatura después del montaje final.
• Documente las condiciones anormales y la respuesta protectora requerida.

10. Pruebas, mantenimiento y vida útil

Las pruebas deben determinar si el sistema de calefacción cumple con sus requisitos en la configuración en la que realmente se utilizará. La evaluación puede incluir el tiempo de calentamiento, la temperatura en estado estacionario, la distribución de temperatura, el comportamiento eléctrico, el rendimiento del aislamiento y los ciclos operativos repetidos.

Mida el rendimiento en condiciones realistas

Utilice el suministro, el material de destino, la disposición de montaje, el gabinete y la configuración de control previstos. Registre las condiciones iniciales y mida la temperatura en los lugares importantes para el proceso. Cuando la uniformidad de la temperatura es importante, un solo punto de medición puede ser insuficiente para identificar puntos calientes locales o áreas frías.

Evaluar ciclos operativos repetidos.

El calentamiento y enfriamiento repetidos pueden revelar cambios que tal vez no aparezcan durante una demostración breve. Dependiendo de la aplicación, la evaluación puede incluir arranques repetidos, funcionamiento estable, apagado y enfriamiento. Cualquier prueba de ciclo debe reflejar los requisitos establecidos y las condiciones de funcionamiento permitidas del producto específico.

Inspeccionar el conjunto circundante.

El mantenimiento debe incluir el calentador, sus conexiones, estructura de montaje, sensor y equipo de control. Los procedimientos de inspección dependen del dispositivo y su entorno operativo, pero pueden incluir la verificación de daños visibles, conexiones sueltas, contaminación, cambios en el contacto térmico y evidencia de sobrecalentamiento anormal.

Los intervalos de mantenimiento deben seguir la evaluación de riesgos del equipo y la guía de producto relevante. Si la respuesta de la temperatura cambia, investigue el sistema térmico completo en lugar de asumir que el componente de calefacción es el único responsable.

En última instancia, el rendimiento debe juzgarse mediante datos operativos verificados. Un diseño que se calienta rápidamente en una configuración de laboratorio puede comportarse de manera diferente después de la instalación, mientras que un sistema que alcanza su temperatura objetivo aún puede requerir mejoras en la uniformidad, la respuesta de control o la confiabilidad mecánica.

11. Preguntas frecuentes

Consideraciones finales de ingeniería

La selección confiable de un calentador requiere que se consideren en conjunto los requisitos eléctricos, térmicos y mecánicos. La composición del material establece parte del comportamiento del componente, mientras que el diseño del elemento, las dimensiones, las condiciones de montaje y el control de temperatura determinan su desempeño después de la instalación.

Para equipos industriales, la especificación más útil es aquella que conecta claramente las características del producto con las condiciones de funcionamiento previstas. Confirme los límites nominales, revise los requisitos de instalación y evalúe el sistema terminado mediante pruebas repetibles antes de finalizar el diseño.

En términos prácticos, las placas calefactoras cerámicas deben evaluarse como parte de un sistema de calefacción completo. Su idoneidad depende del rendimiento medido, las propiedades documentadas del material y la compatibilidad con el equipo en el que se instalarán.
