Cerámica de nitruro de aluminiopara electrónica de alta potencia?
La gestión térmica se vuelve cada vez más difícil a medida que los dispositivos electrónicos se vuelven más pequeños, más rápidos y con mayor densidad de energía. Un material de sustrato debe mover el calor de manera eficiente mientras mantiene el aislamiento eléctrico, la estabilidad dimensional y la confiabilidad mecánica. Esa combinación es la razón por la que las cerámicas a base de nitruro de aluminio siguen atrayendo la atención en módulos de potencia, equipos semiconductores, sistemas de RF, paquetes de LED y otros conjuntos electrónicos exigentes.
Una visión práctica del material
El nitruro de aluminio es una cerámica técnica de alto rendimiento valorada por su combinación de conductividad térmica, aislamiento eléctrico, baja expansión térmica, resistencia a la corrosión y estabilidad en condiciones de funcionamiento exigentes. Estas características la hacen particularmente útil donde la alúmina convencional no puede proporcionar suficiente rendimiento térmico o donde los esparcidores de calor metálicos no pueden proporcionar el aislamiento dieléctrico requerido. Sin embargo, la elección correcta del material depende de algo más que la conductividad térmica. La pureza, la porosidad, la estructura del grano, el espesor, el acabado de la superficie, el método de metalización, el ciclo térmico, la atmósfera y el diseño del ensamblaje pueden influir en el rendimiento real.
Un enfoque de ingeniería útil es comenzar con la fuente de calor, definir el aislamiento eléctrico requerido, mapear la ruta térmica y luego evaluar el cuerpo cerámico y sus interfaces como un solo sistema. Ese método ayuda a evitar elegir un material basándose en una única especificación principal y pasar por alto tensiones mecánicas, limitaciones de unión o exposición ambiental.
Tabla de contenido
Seleccione una sección para saltar directamente a ella.
- ¿Qué diferencia a esta cerámica de la cerámica técnica convencional?
- ¿Por qué es tan importante la conductividad térmica en los ensamblajes electrónicos?
- ¿Cómo cambia el aislamiento eléctrico el enfoque de diseño?
- ¿Qué propiedades de los materiales deberían comparar los ingenieros?
- ¿Dónde se usa comúnmente?
- ¿Cómo se debe diseñar la ruta térmica?
- ¿Qué factores de fabricación afectan el rendimiento final?
- ¿Cómo se puede evaluar la confiabilidad antes de la integración?
- ¿Qué se debe verificar antes de seleccionar un grado?
- Preguntas frecuentes
¿Qué diferencia a esta cerámica de la cerámica técnica convencional?
El nitruro de aluminio pertenece a la familia de cerámicas de nitruro avanzadas, pero su valor de ingeniería no se basa únicamente en la dureza o la resistencia a la temperatura. Su principal atractivo es la combinación de transporte térmico útil con aislamiento eléctrico. En un conjunto electrónico de alta potencia, esa combinación puede simplificar la ruta térmica sin forzar que la estructura eléctricamente activa se asiente directamente sobre una superficie metálica conductora.
Las cerámicas de alúmina tradicionales se utilizan ampliamente porque ofrecen un buen aislamiento, métodos de procesamiento establecidos, estabilidad química y amplia disponibilidad industrial. Sin embargo, su conductividad térmica es generalmente mucho menor que la de los grados de nitruro de aluminio de alto rendimiento. Cuando aumenta la densidad del calor, la diferencia puede volverse importante porque cada interfaz térmica agrega resistencia entre el componente activo y el disipador de calor final.
El nitruro de aluminio también tiene un coeficiente de expansión térmica relativamente cercano al del silicio y al de varios materiales semiconductores. Esto no elimina el estrés térmico, pero puede ayudar a reducir el desajuste de expansión en ensamblajes cuidadosamente diseñados. En la práctica, esto resulta relevante para uniones soldadas, sustratos cerámicos metalizados, paquetes de semiconductores y estructuras expuestas a calentamientos y enfriamientos repetidos.
Transferencia de calor
Los grados densos pueden proporcionar una conductividad térmica sustancialmente mayor que muchas cerámicas aislantes comunes, lo que ayuda a que el calor se mueva lateralmente a través de un sustrato y hacia una interfaz más fría.
Aislamiento dieléctrico
El cuerpo cerámico mantiene el aislamiento eléctrico y al mismo tiempo sirve como parte del camino térmico, lo cual es importante en electrónica de potencia y estructuras de montaje aisladas eléctricamente.
Expansión térmica
Un coeficiente de expansión relativamente bajo respalda la compatibilidad con componentes semiconductores y puede reducir el movimiento diferencial en comparación con materiales que se expanden más fuertemente con la temperatura.
Estabilidad química
El material puede resistir muchos ambientes químicos y no se ablanda fácilmente con la exposición térmica ordinaria, aunque el límite de servicio real depende de la atmósfera, la condición de la superficie, la pureza y el historial de temperatura.
Otra característica distintiva es que las propiedades están fuertemente influenciadas por la microestructura. Dos cuerpos cerámicos pueden compartir la misma composición nominal y comportarse de manera diferente debido al tamaño del grano, el contenido de oxígeno, la porosidad, las impurezas, las condiciones de sinterización y la preparación de la superficie. Por esa razón, una especificación de ingeniería debe describir el rango de propiedades requerido y el método de prueba en lugar de depender únicamente del nombre del material.
¿Por qué es tan importante la conductividad térmica en los ensamblajes electrónicos?
El calor generado dentro de un dispositivo semiconductor debe viajar a través de varias capas antes de llegar a un disipador de calor, una placa fría, una carcasa u otra estructura de enfriamiento. Una ruta típica puede incluir el paquete del dispositivo, el material de fijación, la metalización, el sustrato cerámico, la capa de interfaz y el disipador de calor. Si una capa crea una resistencia térmica significativa, toda la pila puede tener una temperatura limitada incluso cuando el sistema de enfriamiento circundante parece lo suficientemente grande.
La conductividad térmica a menudo se expresa en vatios por metro Kelvin, pero el número por sí solo no cuenta toda la historia. El espesor importa. El área importa. La resistencia de contacto importa. También importa la calidad de la unión entre la cerámica y el metal. Una fina capa cerámica con fuerte conducción térmica puede comportarse de manera diferente a un cuerpo mucho más grueso fabricado del mismo material.
Para una sección unidimensional simplificada, el flujo de calor conductivo puede describirse mediante la ley de Fourier. La resistencia térmica de una capa plana se puede aproximar dividiendo el espesor por el producto de la conductividad térmica y el área de la sección transversal. Esta relación muestra inmediatamente por qué una cerámica más delgada y altamente conductora puede reducir el aumento de temperatura cuando otras variables permanecen controladas.
La conductividad térmica también puede variar con la temperatura y la pureza del material. Algunos grados de alto rendimiento están diseñados para aplicaciones exigentes de dispersión de calor, mientras que otras formulaciones están optimizadas para la capacidad de fabricación, el rendimiento dieléctrico, las características mecánicas o una ruta de procesamiento particular. Por lo tanto, en un componente de producción, la especificación útil es la propiedad del grado y espesor reales que se compran, no un valor genérico asociado con la fórmula química.
¿Cómo cambia el aislamiento eléctrico el enfoque de diseño?
Un disipador de calor hecho de un metal convencional es naturalmente atractivo desde una perspectiva térmica, pero una capa de metal es conductora de electricidad. En muchos conjuntos de semiconductores y de potencia, la ruta térmica y la ruta eléctrica no se pueden tratar de forma independiente. El diseñador puede necesitar un material que transporte el calor hacia afuera y al mismo tiempo evite el flujo de corriente no deseado entre el circuito activo y la estructura de montaje.
Una cerámica densa puede realizar esta función de separación. Su comportamiento dieléctrico permite montar o metalizar componentes sobre una superficie mientras que la cerámica subyacente proporciona aislamiento. Esto es especialmente útil en circuitos que operan a voltaje elevado o en conjuntos donde múltiples nodos eléctricos comparten un soporte mecánico común.
La rigidez dieléctrica es sólo una parte del panorama eléctrico
Los requisitos de aislamiento eléctrico normalmente incluyen más que rigidez dieléctrica. Las fugas superficiales, las pérdidas dieléctricas, la resistencia del aislamiento, la distancia de fuga, la contaminación, la humedad y la geometría del patrón de metalización pueden influir en el rendimiento. Una cerámica con un buen aislamiento intrínseco aún puede encontrar problemas eléctricos si la superficie está contaminada o si la geometría del paquete crea una ruta de fuga insuficiente.
- Defina el voltaje de funcionamiento y las condiciones transitorias antes de seleccionar un espesor de cerámica.
- Revise la resistencia del aislamiento en las condiciones ambientales reales en lugar de solo a temperatura ambiente.
- Considere el acabado de la superficie y la estructura de metalización porque el comportamiento eléctrico ocurre en las interfaces así como a través de la cerámica en bruto.
- Verifique la geometría de los bordes, el espaciado de los conductores y la exposición a la contaminación cuando el conjunto funcione a voltaje elevado.
- Valide el aislamiento después del ciclo térmico cuando el movimiento mecánico o la tensión de la interfaz puedan cambiar la condición de la superficie.
Esta es una de las razones por las que los sustratos cerámicos avanzados a menudo se tratan como componentes funcionales en lugar de simples placas aislantes. El cuerpo cerámico, la capa metálica, el material de fijación, el patrón del conductor y la superficie de montaje deben funcionar juntos.
¿Qué propiedades de los materiales deberían comparar los ingenieros?
La mejor forma de seleccionar una cerámica para un conjunto electrónico es realizar una comparación de propiedades múltiples. Un grado con excelente conductividad térmica puede no ser la opción más adecuada si no puede cumplir con las tolerancias dimensionales, los requisitos de metalización, la carga mecánica o el proceso de unión previsto.
| Propiedad | Por qué es importante | Preguntas para hacer | Consideración de diseño típico |
|---|---|---|---|
| Conductividad térmica | Controla la eficacia con la que el calor se propaga a través del cuerpo cerámico. | ¿Qué valor se aplica al grado, espesor y temperatura de prueba seleccionados? | Compare toda la pila térmica, no solo la cerámica. |
| Expansión térmica | Influye en la tensión cuando la cerámica se une al silicio, metales u otros materiales. | ¿Qué tan cerca coincide el comportamiento de expansión con la capa adyacente? | Importante durante el calentamiento, enfriamiento, soldadura y operación repetida. |
| Rendimiento dieléctrico | Define la función aislante del sustrato. | ¿Qué características de resistencia de aislamiento, rigidez dieléctrica y pérdida se requieren? | Tenga en cuenta el voltaje, la frecuencia, la humedad, la contaminación y la geometría. |
| Resistencia mecánica | Afecta el manejo, montaje, montaje, vibración y choque térmico. | ¿Qué cargas y cambios de temperatura experimentará la pieza? | No juzgue la confiabilidad mecánica únicamente por la dureza. |
| Acabado superficial | Afecta la metalización, la unión, la calidad del contacto y el ajuste dimensional. | ¿Qué rugosidad, planitud, paralelismo y condición de los bordes se requieren? | Especifique métodos de medición junto con límites numéricos. |
| Pureza y microestructura | Puede influir en el comportamiento térmico, el aislamiento, la resistencia y la estabilidad a largo plazo. | ¿Qué nivel de pureza y ruta de procesamiento se aplican al material? | Compare la consistencia de la producción y la composición nominal. |
Entre estas propiedades, la conductividad térmica suele recibir la mayor atención porque es fácil de comparar numéricamente. Sin embargo, los problemas de confiabilidad surgen frecuentemente de la interacción entre propiedades. Por ejemplo, un desajuste en la expansión térmica puede crear tensiones repetidas incluso cuando la conducción del calor es excelente. Asimismo, una superficie técnicamente plana puede seguir siendo inadecuada para un proceso de pegado específico si la rugosidad o la limpieza están fuera del rango requerido.
La lección práctica es sencilla: cree una jerarquía de propiedades antes de solicitar datos de materiales. Separe los requisitos obligatorios de las características preferidas, identifique el método de prueba para cada métrica crítica y evalúe la cerámica en el contexto del conjunto completo.
¿Dónde se usa comúnmente?
El material es relevante allí donde la generación de calor, el aislamiento eléctrico y la construcción compacta aparecen en un mismo diseño. Las aplicaciones varían desde componentes aislantes relativamente simples hasta sofisticados paquetes de semiconductores y equipos de alta temperatura.
Sustratos semiconductores de potencia
Los interruptores de potencia generan calor durante la conducción y la conmutación. A medida que aumentan la densidad de corriente y la frecuencia de conmutación, la ruta térmica se vuelve más importante. Los sustratos cerámicos pueden proporcionar aislamiento eléctrico entre el circuito activo y el respaldo metálico y al mismo tiempo difundir el calor hacia la estructura de enfriamiento.
Estructuras de iluminación LED y de estado sólido.
Los LED de alta potencia convierten una parte de la entrada eléctrica en calor. Si la temperatura de la unión aumenta excesivamente, la salida de luz, la vida útil y la estabilidad operativa pueden verse afectadas. Un sustrato aislante térmicamente conductor puede ayudar a alejar el calor del dispositivo emisor mientras mantiene la separación eléctrica entre las características del circuito y la estructura de montaje.
RF y electrónica de alta frecuencia
Los sistemas de RF pueden combinar una alta densidad de potencia con estrictos requisitos eléctricos. Los materiales de embalaje deben controlar el calor manteniendo al mismo tiempo un comportamiento eléctrico predecible. La baja expansión y el rendimiento dieléctrico estable pueden resultar valiosos cuando el paquete experimenta cambios de temperatura o contiene componentes estrechamente integrados.

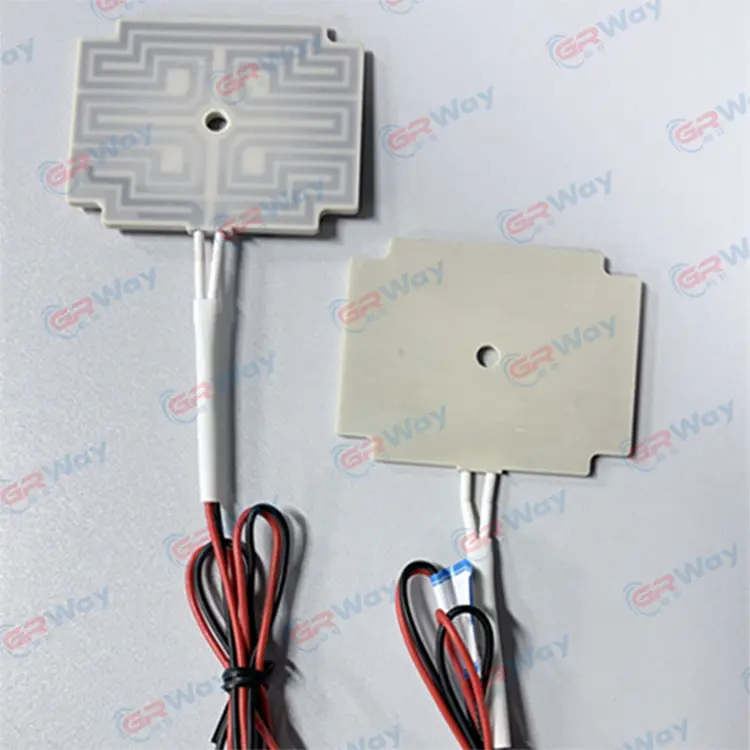

Equipos de procesamiento de semiconductores.
Las estructuras de calentadores cerámicos y los componentes de soporte utilizados en la fabricación de semiconductores pueden enfrentar ciclos térmicos repetidos, atmósferas controladas y requisitos dimensionales estrictos. El nitruro de aluminio es atractivo para estos entornos porque puede combinar transferencia de calor y aislamiento eléctrico en una plataforma cerámica.
Sensores de alta temperatura y hardware electrónico especializado.
Los sensores, los sistemas de inspección y la electrónica industrial especializada pueden funcionar cerca de fuentes de calor donde el aislamiento polimérico resulta difícil de usar. La cerámica puede conservar la forma y el rendimiento de aislamiento eléctrico en un rango de temperatura mucho más amplio que muchos materiales orgánicos, sujeto a la composición y la atmósfera seleccionadas.
- Módulos de potencia y sustratos de circuitos aislados.
- Conjuntos LED de alto rendimiento y estructuras de gestión térmica.
- Componentes de potencia RF y paquetes electrónicos compactos
- Calentadores semiconductores, soportes y hardware de proceso.
- Accesorios electrónicos de alta temperatura y sensores especializados.
¿Cómo se debe diseñar la ruta térmica?
Un sustrato cerámico funciona mejor cuando el conjunto circundante está diseñado para complementar sus características térmicas. El objetivo no es simplemente colocar una cerámica de alta conductividad entre un dispositivo y un disipador de calor. El camino completo debe minimizar la resistencia evitable en cada etapa.
Comience en la fuente de calor.
Defina dónde se origina el calor y qué tan concentrado está. Una pequeña matriz semiconductora puede producir un punto caliente local grave incluso cuando el nivel general de potencia parece manejable. La cerámica debe distribuir el calor en un área suficiente antes de que el calor llegue a la siguiente interfaz.
Controlar las interfaces
Los materiales de interfaz térmica, las capas de soldadura, las uniones soldadas y las superficies metalizadas pueden introducir una resistencia que contrarresta parcialmente la ventaja del cuerpo cerámico. Por lo tanto, el espesor excesivo, los huecos, el contacto desigual, la contaminación y la mala humectación deben tratarse como problemas de diseño térmico y no sólo como defectos de ensamblaje.
Evaluar el espesor cuidadosamente
El aumento del espesor de la cerámica puede mejorar la robustez mecánica en algunas estructuras, pero también aumenta la longitud del camino conductor. La reducción del espesor puede mejorar la trayectoria térmica teórica a través del espesor y al mismo tiempo crear nuevas preocupaciones relacionadas con la manipulación, la planitud, la tensión mecánica y el rendimiento de fabricación. Por lo tanto, el espesor correcto es una decisión del sistema.
- Calcule la generación de calor en las condiciones operativas más altas creíbles.
- Mapee cada capa térmica entre el componente activo y la estructura de enfriamiento final.
- Calcule la contribución de la conducción en masa y la resistencia de la interfaz por separado.
- Verifique los gradientes de temperatura a través de la cerámica en lugar de mirar solo la temperatura promedio.
- Valide la pieza ensamblada bajo ciclos de trabajo y transitorios térmicos realistas.
Esta distinción se vuelve especialmente importante cuando se comparan estructuras unidas directamente, sustratos metalizados, calentadores cerámicos y piezas de soporte mecánico. El mismo grado cerámico puede mostrar un comportamiento térmico muy diferente después del procesamiento porque la ruta de calor final depende de la geometría, la cobertura de metalización, las capas de unión y la arquitectura de enfriamiento.
¿Qué factores de fabricación afectan el rendimiento final?
El rendimiento cerámico comienza con la preparación del polvo y continúa durante el conformado, la sinterización, el mecanizado, el tratamiento de superficies, la metalización, la inspección y el envasado. Cada etapa puede influir en la parte final. Una especificación de material que parece sólida en el papel aún puede producir resultados inconsistentes si el control del proceso es débil.
Pureza y composición del polvo.
El nitruro de aluminio es sensible a las impurezas porque las fases secundarias y la química superficial relacionada con el oxígeno pueden influir en el transporte térmico. Los materiales de partida de alta pureza y el procesamiento controlado ayudan a mantener propiedades consistentes, pero el nivel de pureza apropiado debe adaptarse a la aplicación prevista en lugar de tratarse como una etiqueta de calidad abstracta.
Sinterización y densificación
La etapa de sinterización es fundamental para la densidad y la microestructura finales. La densificación incompleta puede crear poros que interfieren con la conducción térmica y el rendimiento mecánico. Un crecimiento excesivo del grano o aditivos inadecuados también pueden alterar el equilibrio entre las propiedades térmicas, mecánicas y eléctricas.
Mecanizado y control dimensional
Las cerámicas técnicas son duras y relativamente quebradizas, por lo que el mecanizado requiere procesos abrasivos y un control del proceso adecuados. La planitud, el espesor, el diámetro del orificio, el desconchado de los bordes y el paralelismo pueden volverse críticos cuando la cerámica se integra con paquetes de semiconductores o conjuntos de precisión.
Metalización
El rendimiento de la cerámica desnuda es sólo una parte de un sustrato electrónico. Se pueden aplicar sistemas de cobre, molibdeno, tungsteno, oro, níquel, plata u otros metales dependiendo de la arquitectura eléctrica y de unión. La interfaz entre la cerámica y el metal debe resistir los ciclos térmicos sin agrietarse, delaminarse o fatigarse excesivamente.
- Pregunte qué calidad cerámica se utiliza y qué rangos de propiedades se controlan en la producción.
- Confirme si la conductividad térmica se mide en el material de producción o en una formulación de laboratorio ideal.
- Especifique tolerancias dimensionales, planitud, rugosidad de la superficie y condición de borde permitida.
- Defina los requisitos de metalización con antelación, cuando la cerámica se unirá, soldará o conectará con cables.
- Confirmar los métodos de inspección para características eléctricas y mecánicas críticas.
Para los ingenieros que obtienen un componente de producción, la trazabilidad y la coherencia del proceso pueden ser tan importantes como el valor máximo de la propiedad. Las condiciones de fabricación estables ayudan a reducir la variación entre lotes, lo cual es importante cuando las piezas cerámicas se ensamblan en sistemas con márgenes térmicos o eléctricos estrechos.
¿Cómo se puede evaluar la confiabilidad antes de la integración?
Las pruebas de confiabilidad deben reflejar los mecanismos de falla reales esperados en servicio. Una sola inspección dimensional a temperatura ambiente no puede revelar cómo se comporta un sustrato cerámico después de cientos o miles de transiciones de temperatura. Del mismo modo, es posible que una prueba dieléctrica breve no capture el comportamiento del aislamiento a largo plazo en condiciones de humedad o contaminación.
Ciclismo térmico
El calentamiento y enfriamiento repetidos crean expansión y contracción en la cerámica, las capas metálicas, los materiales de unión y la estructura de montaje. Si sus coeficientes de expansión térmica difieren, el conjunto experimenta tensiones cíclicas. La gravedad depende del rango de temperatura, la velocidad de transición, la geometría, el espesor de la junta y el número de ciclos.
Choque térmico
El choque térmico pone mayor énfasis en el cambio rápido de temperatura. Una cerámica puede tolerar un amplio rango de temperatura pero funcionar de manera diferente cuando se expone a una transición repentina porque los gradientes pronunciados de temperatura interna pueden generar tensiones localizadas.
Resistencia eléctrica
Las estructuras de alto voltaje deben evaluarse en cuanto a resistencia de aislamiento, rigidez dieléctrica, fugas y comportamiento después del acondicionamiento ambiental. Los efectos de los bordes y la geometría de metalización deben incluirse en la configuración de la prueba siempre que se parezcan al producto final.
Manipulación mecánica
La cerámica puede ser resistente a la compresión pero comparativamente sensible a la tensión de tracción, la flexión, el daño de los bordes y los defectos de la superficie. Por lo tanto, los procedimientos de embalaje y manipulación son importantes. Una pieza que pasa las pruebas de laboratorio aún puede fallar durante el ensamblaje si sus bordes están desconchados o si se introducen daños ocultos en la superficie durante el mecanizado.
Exposición ambiental
De acuerdo con la aplicación final se deben considerar la temperatura, la humedad, los gases corrosivos, el vacío, los productos químicos de limpieza y las atmósferas del proceso. Las cerámicas de nitruro pueden funcionar bien en entornos exigentes, pero a ningún material se le debe asignar un límite de servicio universal sin considerar la atmósfera y el tiempo de exposición.
¿Qué se debe verificar antes de seleccionar un grado?
La selección de materiales se vuelve más eficiente cuando los requisitos de ingeniería se escriben como una lista de verificación estructurada. En lugar de comenzar con una cerámica preferida e intentar que el sistema se ajuste a ella, defina primero las condiciones de funcionamiento y luego compare los grados adecuados.
| Área de selección | Qué definir | Por qué es importante |
|---|---|---|
| Requisito térmico | Generación de calor, rango de temperatura, aumento de temperatura permitido, ruta térmica y método de enfriamiento. | Evita que la cerámica sea seleccionada únicamente mediante conductividad. |
| Requisito eléctrico | Voltaje, frecuencia, resistencia de aislamiento, rigidez dieléctrica, ruta de fuga y condiciones de la superficie. | Garantiza que la cerámica funcione como aislante eléctrico dentro del diseño real. |
| Requisito mecánico | Carga, vibración, fuerza de montaje, condición del borde, tolerancia dimensional y tensión térmica. | Ayuda a reducir las grietas y los daños relacionados con el montaje. |
| Requisito de fabricación | Espesor, forma, agujeros, acabado superficial, metalización, método de unión y criterios de inspección. | Mejora la capacidad de fabricación y la coherencia entre el diseño y la producción. |
| Ambiente | Humedad, atmósfera, productos químicos, vacío, temperatura de funcionamiento y perfil de ciclo térmico. | Define las condiciones reales de servicio que influyen en la estabilidad a largo plazo. |
Una especificación sólida también debería distinguir entre límites garantizados y valores típicos. "Típico" describe lo que comúnmente se puede lograr bajo una condición de prueba definida; no establece automáticamente un criterio de aceptación de la producción. Cuando una propiedad es crítica, se debe indicar claramente el valor requerido, el método de prueba, la dirección de medición, la temperatura de prueba y la variación permitida.
El mismo principio se aplica a las dimensiones. Una placa cerámica puede ser térmicamente excelente y eléctricamente adecuada, pero inutilizable si su planitud, posición de los orificios, condición de los bordes o variación de espesor entran en conflicto con el proceso de ensamblaje. Por lo tanto, la precisión es parte del rendimiento del material siempre que el componente interactúa estrechamente con otras capas.
Cómo se puede estructurar la especificación final
- Aplicación y entorno operativo
- Rango de conductividad térmica objetivo y condición de medición
- Requisitos de aislamiento eléctrico
- Espesor, dimensiones, planitud y acabado superficial requeridos
- Condiciones de carga mecánica y ciclos térmicos.
- Requisitos de metalización o unión.
- Método de inspección y variación dimensional aceptable.
Las especificaciones claras mejoran la comunicación entre los ingenieros de diseño, los ingenieros de materiales y los equipos de fabricación. También facilitan la comparación de diferentes opciones cerámicas según criterios equivalentes en lugar de cifras de marketing aisladas.
¿Cómo se ve una buena integración en la práctica?
Un componente cerámico bien diseñado desaparece en el sistema de la mejor manera posible: transfiere calor, mantiene el aislamiento eléctrico, permanece dimensionalmente estable y sobrevive a las condiciones mecánicas y ambientales esperadas sin convertirse en un factor limitante.
Considere un conjunto de electrónica de potencia en el que se monta una matriz semiconductora sobre un sustrato cerámico metalizado. El diseñador debe pensar simultáneamente en la generación de calor en el troquel, la distribución del calor a través de la cerámica, la transferencia térmica a través de la capa de unión, el aislamiento eléctrico del soporte metálico y el desajuste de expansión entre el troquel, la cerámica, el metal y la soldadura. Mejorar una capa sin considerar las demás puede simplemente mover el cuello de botella.
Otro ejemplo práctico es un calentador cerámico utilizado en el procesamiento de semiconductores. Aquí, la generación de calor debe ser lo suficientemente uniforme para el proceso, el aislamiento eléctrico debe permanecer estable, la cerámica debe sobrevivir al calentamiento repetido y es posible que la geometría deba adaptarse a los electrodos, las características de montaje y las temperaturas superficiales controladas. Por lo tanto, la selección de materiales y la arquitectura del calentador están estrechamente vinculadas.
El objetivo de la ingeniería no es necesariamente maximizar una propiedad. Más bien, se trata de lograr la combinación correcta de características térmicas, eléctricas, mecánicas, dimensionales y ambientales para una aplicación definida.
Por esta razón, las conversaciones con un fabricante de cerámica deben comenzar con las condiciones de funcionamiento y los requisitos de las piezas, en lugar de limitarse únicamente al nombre del material. Los dibujos, el espesor, el ciclo de trabajo térmico, el voltaje, los materiales de la interfaz, la metalización y las tolerancias dimensionales proporcionan el contexto necesario para determinar si una solución cerámica es técnicamente apropiada.
¿Cómo deben leer los ingenieros una hoja de datos técnicos?
Las hojas de datos son puntos de partida útiles, pero deben leerse como documentos de medición controlada y no como descripciones universales de todas las piezas posibles. Busque el método de prueba, la forma de la muestra, la densidad, la temperatura, la dirección de medición y la definición de cada propiedad.
La conductividad térmica es particularmente sensible a la condición del material. Un valor alto medido en una pieza de prueba densa y pulida puede no representar el rendimiento efectivo de un conjunto de producción con metalización, juntas, huecos o geometría local. Las propiedades eléctricas también pueden depender de la frecuencia de medición y las condiciones ambientales.
Preguntas típicas detrás de una buena revisión de la hoja de datos
- ¿La propiedad listada es típica, mínima, máxima o garantizada?
- ¿Qué estándar de prueba y dirección de medición se utilizaron?
- ¿Se realizó la prueba a temperatura ambiente o a una temperatura de funcionamiento elevada?
- ¿La densidad indicada corresponde al grado de producción utilizado para el componente previsto?
- ¿Se informan las dimensiones antes o después del proceso de acabado completo?
- ¿La condición de la superficie publicada coincide con el proceso de unión o metalización requerido?
Hacer estas preguntas convierte la selección de materiales en una comparación de ingeniería en lugar de una simple comparación de etiquetas de productos. Esto es especialmente útil cuando varias familias de cerámicas parecen adecuadas a primera vista.
La alúmina sigue siendo una opción práctica para muchas piezas cerámicas aislantes eléctricamente porque combina una fabricación establecida, un buen comportamiento dieléctrico, resistencia al desgaste y una amplia experiencia en aplicaciones. El nitruro de aluminio resulta especialmente atractivo cuando se requiere un transporte térmico sustancialmente mejor y, al mismo tiempo, el aislamiento eléctrico sigue siendo esencial. La elección aún debe hacerse a partir de la especificación completa y no de una propiedad.
¿Por qué este material es relevante para dispositivos electrónicos más compactos?
La electrónica continúa colocando más funciones en espacios más pequeños. Una mayor densidad de potencia significa que el flujo de calor local puede resultar difícil de gestionar incluso cuando el tamaño total del dispositivo se está reduciendo. Al mismo tiempo, los diseñadores necesitan cada vez más aislamiento eléctrico, embalaje compacto, respuesta térmica rápida y rendimiento confiable ante cambios repetidos de temperatura.
Una cerámica aislante térmicamente conductora aborda varias de estas limitaciones simultáneamente. Puede difundir calor a través de un sustrato compacto mientras separa la estructura eléctrica activa de un marco de montaje conductor. Esa combinación es valiosa en aplicaciones donde hay poco espacio para agregar un disipador de calor más grande o una interfaz térmica más gruesa.
El papel futuro de la cerámica avanzada también dependerá de la precisión de la fabricación. A medida que los conjuntos electrónicos se vuelven más delgados e integrados, la planitud, la precisión de la metalización, la calidad de la superficie y la microestructura controlada se vuelven cada vez más importantes. Por lo tanto, el rendimiento del material y la capacidad de fabricación están más estrechamente relacionados de lo que parece a partir de una simple hoja de datos del material.
Mayor integración
Los sustratos compactos pueden combinar aislamiento eléctrico y distribución de calor sin requerir capas aislantes y térmicas separadas en cada diseño.
Mejor control térmico
La difusión lateral eficaz del calor puede reducir los puntos calientes concentrados y favorecer una distribución de temperatura más estable en toda el área activa.
Paquetes más precisos
El espesor, la planitud, la metalización y el acabado superficial controlados ayudan a que las piezas cerámicas avanzadas se adapten a conjuntos electrónicos exigentes.
Flexibilidad de aplicación
La misma familia de materiales puede soportar sustratos, estructuras de calentadores, aisladores, soportes y otros componentes cuando la calidad y la ruta de procesamiento coinciden correctamente.
Preguntas frecuentes
¿Cuál es la principal ventaja del nitruro de aluminio como cerámica electrónica?
Su ventaja central es la combinación de una conductividad térmica relativamente alta con un aislamiento eléctrico. Eso lo hace útil cuando un conjunto electrónico debe transferir calor de manera eficiente sin conectar eléctricamente el circuito activo a la estructura metálica de soporte.
¿El nitruro de aluminio es adecuado para aplicaciones de alta temperatura?
Puede ser adecuado para entornos de temperatura exigentes, pero el rango de temperatura utilizable depende del grado de cerámica, la atmósfera, la condición de la superficie, el ciclo térmico y el diseño del componente. Por lo tanto, el rendimiento a alta temperatura debe especificarse en función del entorno operativo real en lugar de una única cifra de temperatura universal.
¿Cómo se compara con la alúmina?
Ambos pueden proporcionar aislamiento eléctrico y buena estabilidad química. La principal distinción es que los grados adecuados de nitruro de aluminio generalmente ofrecen una conductividad térmica sustancialmente mejor. La alúmina puede seguir siendo apropiada cuando los requisitos térmicos son moderados o cuando sus características mecánicas y de procesamiento establecidas se adaptan mejor a la aplicación.
¿Se puede metalizar la cerámica?
Sí. Se pueden utilizar varios sistemas de metalización dependiendo de las conexiones eléctricas previstas y del método de unión. Es necesario considerar en conjunto el sistema metálico seleccionado, el acabado de la superficie, el grado cerámico, el comportamiento de expansión térmica y el proceso de unión.
¿Un valor de conductividad térmica más alto significa siempre un mejor componente?
No. La conductividad térmica es sólo un factor. El espesor, la planitud, la resistencia de la interfaz, la resistencia mecánica, el rendimiento dieléctrico, la expansión térmica, la metalización, la geometría y la consistencia de la producción pueden determinar si el componente terminado tiene un buen rendimiento.
¿Qué información se debe facilitar al solicitar una pieza técnica cerámica?
La información útil incluye la aplicación, temperatura de funcionamiento, voltaje, carga térmica, dimensiones, espesor, acabado superficial, planitud, requisitos de orificios o características, método de unión, necesidades de metalización, condiciones ambientales y ciclos térmicos esperados. Un dibujo técnico puede hacer que esta información sea más fácil de evaluar.
¿Se puede utilizar el mismo grado para todas las aplicaciones cerámicas?
No necesariamente. Un grado optimizado para la gestión térmica puede tener características diferentes de uno seleccionado para un calentador, soporte aislante o componente estructural de precisión. El grado apropiado depende del equilibrio de requisitos térmicos, eléctricos, mecánicos, dimensionales y ambientales.
¿Por qué son tan importantes el espesor y la planitud de la cerámica?
El espesor afecta directamente la trayectoria conductora, mientras que la planitud influye en la calidad del contacto y la tensión mecánica durante el montaje. Un sustrato cerámico con buenas propiedades térmicas en masa aún puede tener un mal desempeño cuando un espesor excesivo o una mala planitud crean una penalización significativa en la interfaz.
¿Dónde encaja el material en una estrategia de ingeniería confiable?
Cerámica de nitruro de aluminiose entiende mejor como un material de ingeniería funcional que conecta la gestión térmica, el aislamiento eléctrico, el control dimensional y la confiabilidad mecánica. Su valor se vuelve más claro cuando la cerámica se considera parte de la arquitectura térmica y eléctrica completa en lugar de una placa o sustrato aislado.
Para la electrónica de alta potencia, las preguntas clave son qué tan rápido puede salir el calor de la región activa, con qué eficacia la cerámica propaga ese calor, cómo se mantiene el aislamiento eléctrico y cómo se comporta el material durante el ensamblaje y la operación repetida. Para equipos semiconductores y estructuras de calentadores, la uniformidad de temperatura, la estabilidad dimensional, la unión y la compatibilidad ambiental pueden llegar a ser igualmente importantes.
El proceso de selección más confiable comienza con las condiciones operativas y termina con una especificación de material mensurable. La conductividad térmica, el coeficiente de expansión, el comportamiento dieléctrico, la resistencia, la densidad, el acabado superficial, las dimensiones, la metalización y la exposición ambiental deben revisarse juntos. También se debe considerar la consistencia de la producción porque un diseño sofisticado depende del rendimiento repetible del material.
Cuando estos factores se definen claramente, las cerámicas de nitruro avanzadas pueden proporcionar una ruta práctica hacia conjuntos compactos, con gestión térmica y aislamiento eléctrico para aplicaciones electrónicas e industriales exigentes.
¿Necesita una discusión sobre el material cerámico para su aplicación?
Comparta la temperatura de funcionamiento, carga térmica, voltaje, dimensiones, espesor, requisitos de superficie, método de unión y otras condiciones críticas. Una especificación de aplicación clara facilita la discusión sobre el grado del material, la ruta de procesamiento y la configuración de los componentes.
contáctanosLos requisitos técnicos se evalúan mejor a partir de la especificación completa del componente y el entorno operativo previsto.
